Затвор дисковый ГРАНВЭЛ, ЗПТЛ, FL(w)-5-025/032-HT, Ду 25/32, Ру16, межфланцевый, корпус GGG40, диск CF8M, седло EPDM HT, BC13D641596
АРТ: BC13D641596

Затвор дисковый ГРАНВЭЛ, ЗПТЛ, FL(w)-5-025/032-HT, Ду 25/32, Ру16, межфланцевый, корпус GGG40, диск CF8M, седло EPDM HT, BC13D641596

АРТ: BC13D641596
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Управление
Голый шток
ГРАНВЭЛ ГРАНВЭЛ Бренд ГРАНВЭЛ
  • Описание
  • Характеристики
  • Документация
Описание

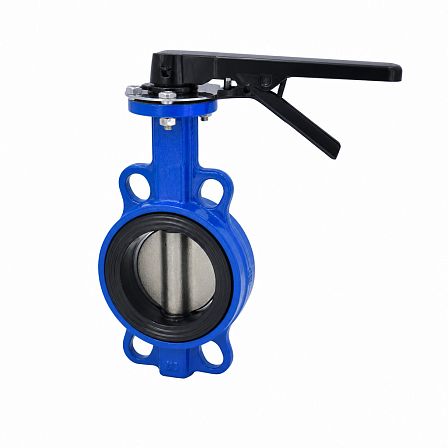

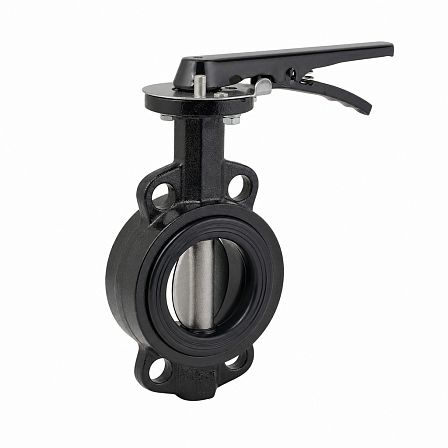

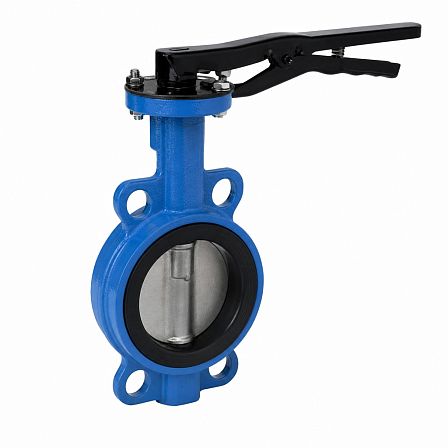

Дисковый поворотный затвор ГРАНВЭЛ серии ЗПТЛ предназначен для перекрытия потока в трубопроводах теплоснабжения и горячего водоснабжения. Исполнение Ду 25/32, Ру16 имеет межфланцевое присоединение, корпус из высокопрочного чугуна GGG40, диск из нержавеющей стали CF8M и сменное седловое уплотнение EPDM HT.

Назначение и рабочие среды

Затвор применяется в системах теплоснабжения, для горячей питьевой воды, горячего воздуха с давлением до 1,2 МПа, а также для теплоносителей на основе этиленгликоля или пропиленгликоля с концентрацией до 45 %. Для сред с абразивными частицами или химическими добавками возможность применения следует определять с учетом их состава.

Основные технические параметры

  • Тип арматуры: дисковый поворотный затвор.
  • Серия: ГРАНВЭЛ ЗПТЛ.
  • Условный проход: Ду 25/32.
  • Номинальное давление: Ру16, или 1,6 МПа.
  • Присоединение: межфланцевое.
  • Рабочая температура среды: от +60 до +115 °C.
  • Кратковременно допустимая температура: до +130 °C.
  • Минимальная кратковременная температура: +40 °C.

Материалы основных деталей

  • Корпус: высокопрочный чугун GGG40.
  • Диск: коррозионностойкая нержавеющая сталь CF8M.
  • Седло: EPDM HT — термостойкое уплотнение на основе этилен-пропиленового каучука.

Рабочая среда контактирует с диском и седловым уплотнением. Седло выполнено сменным, что позволяет заменять уплотнительный элемент при техническом обслуживании.

Конструктивное исполнение

Затвор устанавливается между фланцами трубопровода. Наружные уплотнительные кольца седла обеспечивают герметизацию межфланцевого соединения без применения дополнительных прокладок. Дисковая конструкция обеспечивает перекрытие потока в обоих направлениях.

Габаритные данные

  • Строительная длина: 33 мм.
  • Наружный диаметр диска: 68 мм.
  • Высота затвора в исполнении с рукояткой: 212 мм.
  • Масса: около 1,9 кг.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Управление
Голый шток
Диск
Нержавеющий
Уплотнение
EPDM
Эксцентритет
Осевой
Высота, мм
212 мм
Материал
Чугунные
Диаметр, (мм, дюйм)
25 (1) х 32 (1 1/4)
Давление, бар
16
Максимальная рабочая температура t max, °C
130
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
BC13D641596
Объём одной штуки, м³
0.00394
Вес (кг)
3.9
Длина (мм)
173
Ширина (мм)
85
Высота (мм)
267
