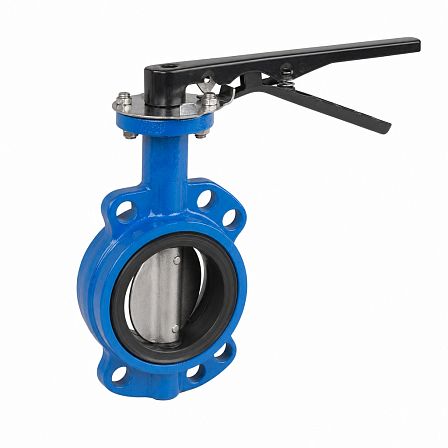

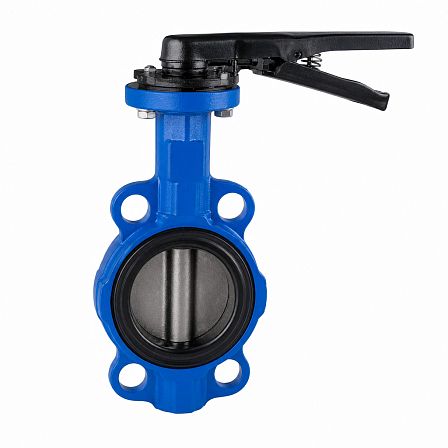

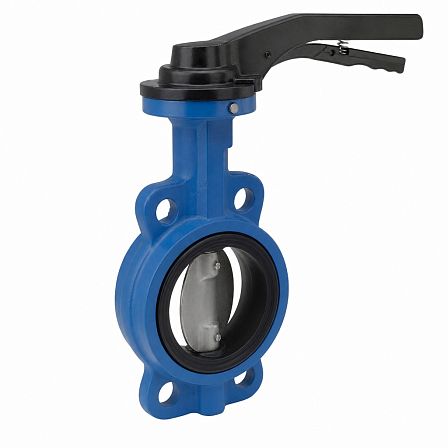

Затвор дисковый ГРАНВЭЛ, ЗПТЛ, FLN(w)-5-025/032-HT, Ду 25/32, Ру16, межфланцевый, корпус GGG40, диск CF8M, седло EPDM HT, BC13D641612
- Описание
- Характеристики
- Документация
Дисковый поворотный затвор ГРАНВЭЛ ЗПТЛ FLN(w)-5-025/032-HT предназначен для перекрытия потока в трубопроводах систем теплоснабжения, горячего водоснабжения и транспортировки горячего воздуха. Исполнение межфланцевое, условный проход Ду 25/32, номинальное давление Ру 16; корпус выполнен из высокопрочного чугуна GGG40, диск — из нержавеющей стали CF8M, седло — из EPDM HT.
Назначение и рабочие среды
Затвор относится к серии ЗПТЛ с термостойким уплотнением EPDM HT и диском из нержавеющей стали. Применяется в системах теплоснабжения, для горячей питьевой воды, горячего воздуха давлением до 1,2 МПа, а также для водных растворов этиленгликоля и пропиленгликоля с концентрацией до 45%. Рабочий температурный диапазон для исполнений Ду 25–300 составляет от +60 до +115 °С.
Основные технические характеристики
- Серия: ГРАНВЭЛ ЗПТЛ.
- Тип арматуры: дисковый поворотный затвор.
- Артикул: BC13D641612.
- Тип корпуса: FLN(w)-5.
- Присоединение: межфланцевое.
- Условный проход: Ду 25/32.
- Номинальное давление: Ру 16, или 1,6 МПа.
- Рабочая температура среды: +60…+115 °С.
- Кратковременно допустимая максимальная температура: до +130 °С.
Затвор рассчитан на монтаж между фланцами трубопровода и на работу при давлении до 1,6 МПа.
Материалы основных деталей
- Корпус: высокопрочный чугун GGG40.
- Запорный диск: коррозионностойкая нержавеющая сталь CF8M.
- Седловое уплотнение: EPDM HT, термостойкий этилен-пропиленовый каучук.
Контакт с рабочей средой обеспечивают диск и седловое уплотнение. Конструкция серии предусматривает сменное седло, что позволяет выполнять его замену при техническом обслуживании.
Конструкция и монтаж
Межфланцевое исполнение устанавливается между ответными фланцами трубопровода. Затвор имеет поворотный диск, который изменяет проходное сечение при вращении вокруг оси. Для серии ГРАНВЭЛ предусмотрены варианты ручного, редукторного, электрического и пневматического управления; конкретная комплектация определяется полным обозначением изделия.
Ограничения применения
При использовании в теплосетях необходимо учитывать состав теплоносителя, включая наличие ингибиторов коррозии, умягчителей воды и реагентов для контроля pH. Для сред с абразивными частицами или химическими добавками требуется проверка совместимости материалов корпуса, диска и уплотнения с рабочей средой.
