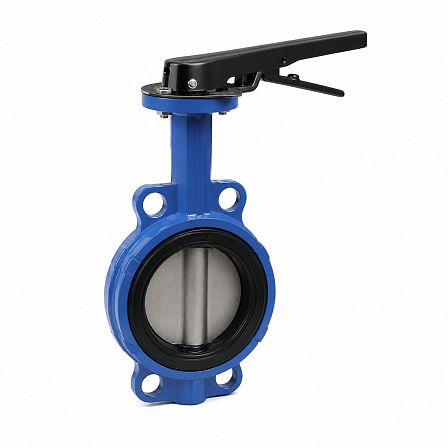

Затвор дисковый ГРАНВЭЛ, ЗПТЛ, FLN(w)-5-050HT, Ду 50, Ру16, межфланцевый, корпус GGG40, диск CF8M, седло EPDM HT, BC13D641599
- Описание
- Характеристики
- Документация Аналогичные товары
Дисковый поворотный затвор ГРАНВЭЛ ЗПТЛ FLN(w)-5-050HT, артикул BC13D641599, предназначен для перекрытия потока в трубопроводах DN 50. Исполнение межфланцевое, номинальное давление — PN 16 (1,6 МПа). Корпус изготовлен из высокопрочного чугуна GGG40, диск — из нержавеющей стали CF8M, седловое уплотнение — EPDM HT для работы с горячими средами.
Назначение
Затвор относится к серии ЗПТЛ и применяется в системах теплоснабжения, горячего водоснабжения, для питьевой горячей воды, а также для горячего воздуха с давлением до 1,2 МПа. Допускается применение с растворами этиленгликоля и пропиленгликоля концентрацией до 45%.
Основные технические характеристики
- Тип арматуры: затвор дисковый поворотный.
- Серия: ГРАНВЭЛ ЗПТЛ.
- Условный проход: DN 50.
- Номинальное давление: PN 16, или 1,6 МПа.
- Присоединение: межфланцевое.
- Исполнение корпуса: FLN(w)-5.
- Артикул: BC13D641599.
Материалы основных деталей
- Корпус: высокопрочный чугун GGG40.
- Диск: коррозионностойкая нержавеющая сталь CF8M.
- Седло: термостойкий эластомер EPDM HT.
Сочетание диска CF8M и седла EPDM HT соответствует исполнению ЗПТЛ для горячих рабочих сред.
Температурный режим
Для затворов ЗПТЛ DN 25–300 при PN 16 рабочая температура перекачиваемой среды составляет от +60 до +115 °C. Допускается кратковременное повышение температуры до +130 °C; минимальная кратковременная температура — +40 °C.
Особенности монтажа
Затвор устанавливается между ответными фланцами трубопровода. Для DN 50 наружный диаметр диска составляет 100 мм, а диаметр центровки для фланцев PN 16 — 125 мм. Межфланцевое исполнение не предусматривает собственных присоединительных фланцев.
Ограничения по рабочей среде
При наличии в теплоносителе абразивных включений, химических добавок, ингибиторов коррозии, умягчителей воды или средств регулирования pH совместимость материалов затвора с рабочей средой должна быть проверена до установки.
