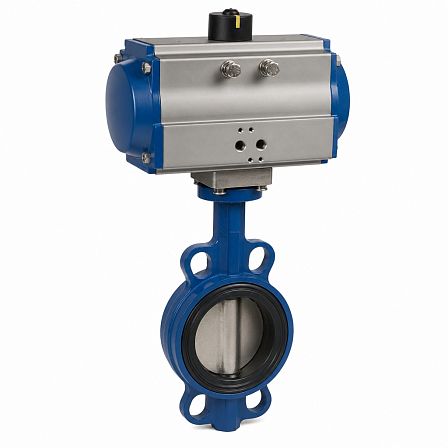

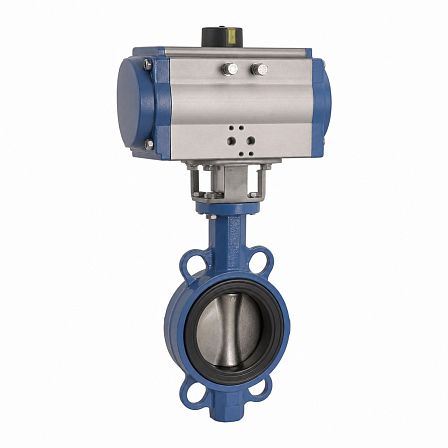

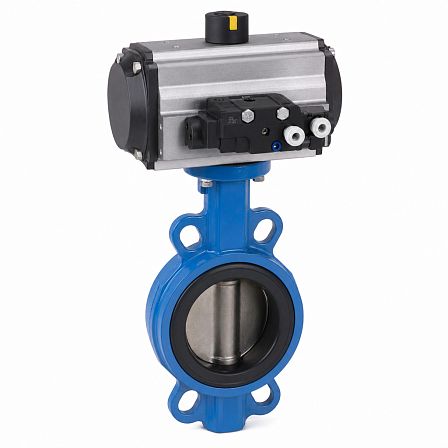

Затвор дисковый ГРАНВЭЛ, ЗПТЛ, FL(w)-5-065-HT, Ду 65, Ру16, межфланцевый, диск CF8M, седло EPDM HT, пневмопривод Tork RA100SR, BC13D641615
- Описание
- Характеристики
- Документация Аналогичные товары
Дисковый поворотный затвор ГРАНВЭЛ ЗПТЛ FL(w)-5-065-HT, артикул BC13D641615, предназначен для перекрытия потока в трубопроводах DN 65 при номинальном давлении PN 16. Межфланцевое исполнение оснащено диском из нержавеющей стали CF8M, седловым уплотнением EPDM HT и пневматическим приводом Tork RA100SR с возвратной пружиной.
Конструкция и присоединение
Затвор относится к серии ЗПТЛ и имеет межфланцевое присоединение для установки между фланцами трубопровода. Условный проход составляет DN 65, номинальное давление — PN 16, или 1,6 МПа. Строительная длина затвора DN 65 — 46 мм; диаметр центрирования по фланцам PN 16 — 145 мм.
Материалы основных деталей
- корпус — высокопрочный чугун GGG40;
- диск — нержавеющая сталь CF8M;
- седловое уплотнение — EPDM HT.
Исполнение ЗПТЛ с диском CF8M и седлом EPDM HT применяется для работы с горячей водой, теплоносителем, горячим воздухом давлением до 1,2 МПа, а также растворами этиленгликоля и пропиленгликоля концентрацией до 45 %.
Температурный режим
Для затворов ЗПТЛ DN 25–300 с уплотнением EPDM HT рабочая температура перекачиваемой среды составляет от +60 до +115 °C. Допускается кратковременная работа при температуре до +130 °C и до +40 °C в нижнем пределе.
Пневматический привод
Затвор укомплектован пневмоприводом Tork RA100SR одностороннего действия с пружинным возвратом. Привод обеспечивает поворот выходного вала на 90° для открытия и закрытия диска; возврат в исходное положение выполняется пружинами при снятии управляющего давления. Подбор привода для затвора DN 65 выполнен для давления питающего воздуха 0,6 МПа.
- тип привода — пневматический, одностороннего действия;
- модель привода — Tork RA100SR;
- номинальный крутящий момент при 6 бар — до 111,2 Н·м;
- крутящий момент в конечном положении при 6 бар — 49 Н·м;
- диапазон давления питания — 4–8 бар;
- присоединение к арматуре — ISO 5211, F07/F10;
- температура окружающей среды для привода — от −10 до +80 °C.
Габаритные параметры в сборе
Для затвора DN 65 с приводом RA100SR ориентировочные габариты сборки составляют: высота A — 282 мм, длина B — 364 мм, ширина C — 121 мм. Масса затвора с пневмоприводом — около 9,5 кг.
Особенности применения
Затвор предназначен преимущественно для двухпозиционного регулирования потока — полного открытия или закрытия. При наличии в теплоносителе химических добавок, ингибиторов коррозии, реагентов для контроля pH или абразивных включений совместимость материалов с рабочей средой следует проверять до монтажа.
