Затвор дисковый ГРАНВЭЛ, ЗПТЛ, FLN(w)-5-100-HT, Ду 100, Ру16, межфланцевый, диск CF8M, седло EPDM HT, пневмопривод Tork RA120SR, BC13D641618
АРТ: BC13D641618

Затвор дисковый ГРАНВЭЛ, ЗПТЛ, FLN(w)-5-100-HT, Ду 100, Ру16, межфланцевый, диск CF8M, седло EPDM HT, пневмопривод Tork RA120SR, BC13D641618

АРТ: BC13D641618
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Управление
Пневмопривод
ГРАНВЭЛ ГРАНВЭЛ Бренд ГРАНВЭЛ
Описание

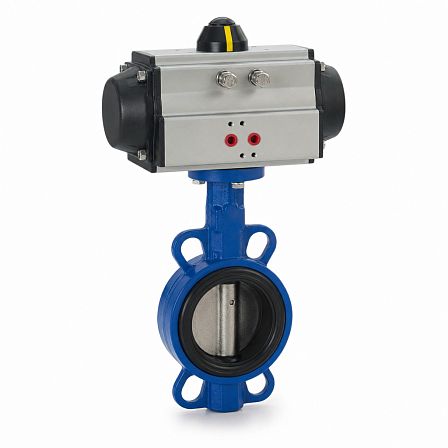

Дисковый поворотный затвор ГРАНВЭЛ серии ЗПТЛ, артикул BC13D641618, предназначен для перекрытия и регулирования потока в трубопроводах. Исполнение: Ду 100, Ру 16, межфланцевое присоединение, диск из нержавеющей стали CF8M, седловое уплотнение EPDM HT и пневмопривод TORK RA120SR с возвратной пружиной.

Конструкция и присоединение

Затвор выполнен в межфланцевом исполнении FLN(w) и устанавливается между фланцами трубопровода. Номинальный диаметр прохода составляет DN 100, номинальное давление — PN 16 (1,6 МПа). Корпус изготовлен из высокопрочного чугуна GGG40 / EN-GJS-400-15.

Запорный элемент и уплотнение

Поворотный диск изготовлен из коррозионностойкой нержавеющей стали CF8M. Седло выполнено из EPDM HT — материала, применяемого для работы с горячей водой и теплоносителями в пределах установленных температурных ограничений. Седловое уплотнение стандартного исполнения является сменным.

Рабочие параметры

Затвор рассчитан на давление до 1,6 МПа. Максимальная кратковременная температура рабочей среды составляет +130 °C. Серия ЗПТЛ применяется в системах теплоснабжения, горячего водоснабжения, для питьевой горячей воды, горячего воздуха до 1,2 МПа, а также для растворов этиленгликоля и пропиленгликоля концентрацией до 45 %.

Пневматический привод

Затвор укомплектован одноцилиндровым пневмоприводом TORK RA120SR с возвратной пружиной. Привод обеспечивает поворот на 90° и подобран для питания сжатым воздухом давлением 0,6 МПа. Присоединение привода к арматуре соответствует ISO 5211, типоразмер монтажной площадки — F07/F10.

  • Тип изделия: дисковый поворотный затвор с пневмоприводом;
  • Серия: ГРАНВЭЛ ЗПТЛ;
  • Артикул: BC13D641618;
  • Условный проход: Ду 100;
  • Номинальное давление: Ру 16;
  • Присоединение: межфланцевое FLN(w);
  • Материал корпуса: высокопрочный чугун GGG40 / EN-GJS-400-15;
  • Материал диска: нержавеющая сталь CF8M;
  • Материал седла: EPDM HT;
  • Привод: TORK RA120SR, пневматический, с возвратной пружиной;
  • Масса затвора с приводом: 16 кг.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Управление
Пневмопривод
Диск
Нержавеющий
Уплотнение
EPDM
Эксцентритет
Осевой
Материал
Чугунные
Диаметр, (мм, дюйм)
100 (4)
Давление, бар
16
Максимальная рабочая температура t max, °C
130
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год
Артикул
BC13D641618
Объём одной штуки, м³
0.02738
Вес (кг)
16
Длина (мм)
360
Ширина (мм)
165
Высота (мм)
461
