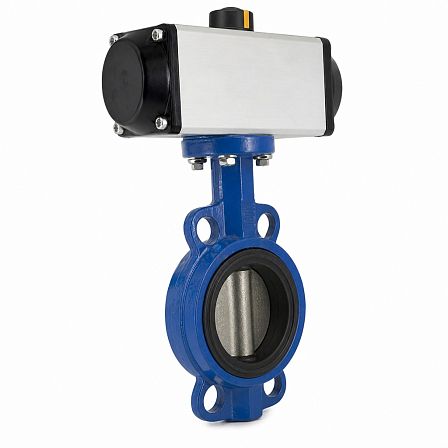

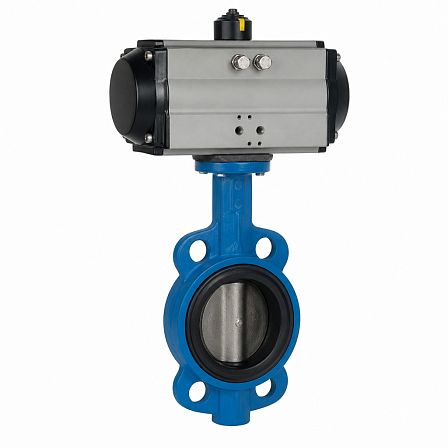

Затвор дисковый ГРАНВЭЛ, ЗПТС, FL(w)-3-040-HT, Ду 40, Ру16, межфланцевый, корпус GG25, диск GGG40, пневмопривод Tork RA60DA, BC13F641627
- Описание
- Характеристики
- Документация Аналогичные товары
Дисковый поворотный затвор ГРАНВЭЛ ЗПТС-FL(w)-3-040-HT, Ду 40, Ру 16 предназначен для перекрытия и регулирования потока в системах теплоснабжения и горячего водоснабжения. Межфланцевое исполнение с корпусом из серого чугуна GG25, диском из высокопрочного чугуна GGG40 и пневмоприводом Tork RA60DA двойного действия.
Конструкция и присоединение
Затвор имеет межфланцевое исполнение FL(w) и устанавливается между фланцами трубопровода. Номинальный диаметр прохода составляет Ду 40, номинальное давление — Ру 16 (1,6 МПа). Исполнение FL(w)-3 применяется для затворов ГРАНВЭЛ ЗПТС диаметром Ду 25–200 при Ру 16.
Материалы основных деталей
- корпус — серый чугун GG25;
- диск — высокопрочный чугун GGG40 с эпоксидным покрытием;
- седловое уплотнение — EPDM HT.
Уплотнение EPDM HT рассчитано на применение с горячими рабочими средами. В стандартном исполнении седловое уплотнение является сменным.
Рабочая среда и температура
Затвор серии ЗПТС применяется в системах теплоснабжения и горячего водоснабжения. Для типоразмеров Ду 25–300 рабочая температура перекачиваемой среды составляет от +60 до +115 °C. Допускается кратковременная работа при температуре до +130 °C; минимальная кратковременная температура — +40 °C.
Пневматический привод
Изделие комплектуется пневмоприводом Tork RA60DA двойного действия. Управление затвором выполняется подачей сжатого воздуха для открытия и закрытия; возвратная пружина в данном исполнении не предусмотрена. Для затворов Ду 40 производителем предусмотрено применение привода RA60DA.
Габариты и масса
Для исполнения Ду 40 с пневмоприводом RA60DA масса изделия составляет 4,1 кг. Габаритные размеры затвора с приводом: 271,2 × 215,2 мм по основным монтажным размерам.
