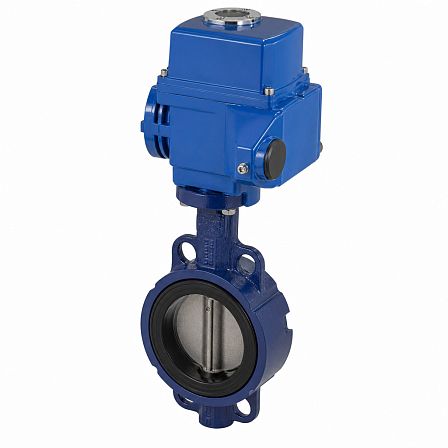

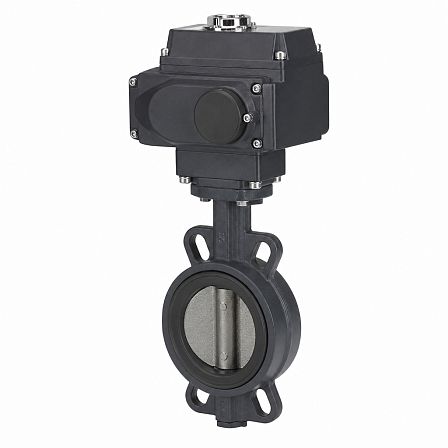

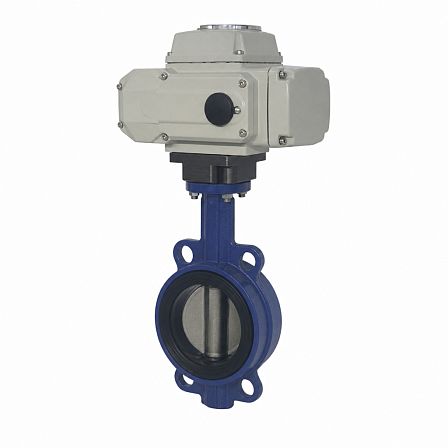

Затвор дисковый ГРАНВЭЛ, ЗПТС, FL(w)-3-040-HT, Ду 40, Ру16, межфланцевый, корпус GG25, диск GGG40, электропривод SQ05.2 380В, BC02K533851
АРТ: BC02K533851

Затвор дисковый ГРАНВЭЛ, ЗПТС, FL(w)-3-040-HT, Ду 40, Ру16, межфланцевый, корпус GG25, диск GGG40, электропривод SQ05.2 380В, BC02K533851

АРТ: BC02K533851
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Управление
Электропривод
ГРАНВЭЛ ГРАНВЭЛ Бренд ГРАНВЭЛ
Описание

Затвор дисковый поворотный ГРАНВЭЛ ЗПТС FL(w)-3-040-HT — межфланцевый запорный затвор для трубопроводов теплоснабжения и горячего водоснабжения. Условный проход Ду 40, номинальное давление Ру 16; корпус выполнен из серого чугуна GG25, диск — из высокопрочного чугуна GGG40, управление осуществляется электроприводом AUMA SQ05.2 с питанием 380 В.

Назначение

Затвор серии ЗПТС предназначен для перекрытия потока в системах теплоснабжения и горячего водоснабжения. Исполнение HT предусматривает применение седлового уплотнения EPDM HT для работы с горячими средами.

Конструкция и присоединение

Затвор имеет симметричную дисковую конструкцию с межфланцевым присоединением FL(w). Монтаж выполняется между фланцами трубопровода. Строительная длина затвора Ду 40 составляет 33 мм.

Основные параметры

  • Серия: ГРАНВЭЛ ЗПТС;
  • Обозначение: FL(w)-3-040-HT;
  • Условный проход: Ду 40;
  • Номинальное давление: Ру 16, или 1,6 МПа;
  • Тип присоединения: межфланцевый;
  • Строительная длина: 33 мм;
  • Класс герметичности: А;
  • Артикул: BC02K533851.

Материалы

Корпус изготовлен из серого чугуна GG25. Запорный диск изготовлен из высокопрочного чугуна GGG40 и имеет эпоксидное покрытие. Седловое уплотнение — EPDM HT. Материалы исполнения ЗПТС рассчитаны на применение в контурах с повышенной температурой рабочей среды.

Рабочая среда и температура

Основные рабочие среды — вода в системах теплоснабжения и горячего водоснабжения. Для затворов ЗПТС Ду 25–300 рабочий температурный диапазон составляет от +60 до +115 °C; кратковременно допускается температура до +130 °C. Кратковременная минимальная температура составляет +40 °C.

Электропривод

Затвор укомплектован четвертьоборотным электроприводом AUMA SQ05.2 с напряжением питания 380 В. Электропривод обеспечивает дистанционное открытие и закрытие дискового затвора на угол 90°.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Управление
Электропривод
Диск
Чугунный
Уплотнение
EPDM
Материал
Чугунные
Диаметр, (мм, дюйм)
40 (1 1/2)
Давление, бар
16
Максимальная рабочая температура t max, °C
130
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1,5 года
Артикул
BC02K533851
Объём одной штуки, м³
0.02466
Вес (кг)
14.2
Длина (мм)
270
Ширина (мм)
210
Высота (мм)
435
