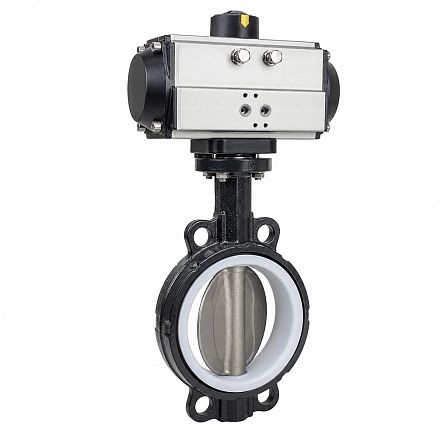

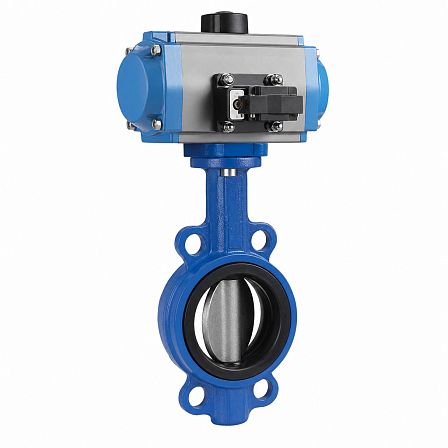

Затвор дисковый ГРАНВЭЛ, ЗПТС, FL(w)-3-050-HT, Ду 50, Ру16, межфланцевый, корпус GG25, диск GGG40, пневмопривод Tork RA60DA, BC13F641628
АРТ: BC13F641628

Затвор дисковый ГРАНВЭЛ, ЗПТС, FL(w)-3-050-HT, Ду 50, Ру16, межфланцевый, корпус GG25, диск GGG40, пневмопривод Tork RA60DA, BC13F641628

АРТ: BC13F641628
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Управление
Пневмопривод
ГРАНВЭЛ ГРАНВЭЛ Бренд ГРАНВЭЛ
Описание

Дисковый поворотный затвор ГРАНВЭЛ ЗПТС-FL(w)-3-050-HT предназначен для перекрытия потока в системах теплоснабжения и горячего водоснабжения. Исполнение Ду 50, Ру 16, межфланцевое, с корпусом из серого чугуна GG25, диском из высокопрочного чугуна GGG40 и двухсторонним пневмоприводом Tork RA60DA.

Основные параметры

Затвор относится к серии ЗПТС, рассчитанной на применение с нагретой рабочей средой. Номинальный диаметр прохода составляет Ду 50 мм, номинальное давление — Ру 16 бар. Код исполнения затвора: FL(w)-3-050-HT; артикул: BC13F641628.

Конструкция и материалы

Корпус выполнен из серого чугуна GG25. Поворотный диск изготовлен из высокопрочного чугуна GGG40 и имеет эпоксидное покрытие. Седловое уплотнение — EPDM HT, рассчитанное на работу при повышенной температуре. Строительная длина затвора Ду 50 составляет 43 мм.

Температурный режим и применение

Рабочий диапазон температуры транспортируемой среды для исполнения ЗПТС-FL(w)-3-050-HT составляет от +60 до +115 °C. Допускается кратковременная работа при температуре до +130 °C; минимальная кратковременная температура — +40 °C. Основные области применения — тепловые сети и системы горячего водоснабжения.

Присоединение и герметичность

Затвор устанавливается между фланцами трубопровода. Межфланцевое исполнение уменьшает монтажную длину узла. Класс герметичности — A; перекрытие потока возможно в обоих направлениях.

Пневмопривод

Затвор укомплектован пневматическим приводом Tork RA60DA двойного действия. Привод обеспечивает поворот диска на 90° при подаче управляющего воздуха на соответствующую полость. Для Ду 50 в каталожной комплектации применяется привод RA60DA.

Габариты и масса сборки

Для затвора Ду 50 с приводом Tork RA60DA каталожная масса сборки составляет 4,9 кг. Указанные в каталожной таблице габариты сборки: A — 173 мм, B — 286,7 мм, C — 82,7 мм, D — 225,2 мм.

Комплект поставки
  • дисковый поворотный затвор ГРАНВЭЛ ЗПТС-FL(w)-3-050-HT;
  • пневмопривод Tork RA60DA двойного действия;
  • седловое уплотнение EPDM HT.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Управление
Пневмопривод
Диск
Чугунный
Уплотнение
EPDM
Эксцентритет
Осевой
Материал
Чугунные
Диаметр, (мм, дюйм)
50 (2)
Давление, бар
16
Максимальная рабочая температура t max, °C
130
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
BC13F641628
Объём одной штуки, м³
0.00595
Вес (кг)
4.9
Длина (мм)
173
Ширина (мм)
120
Высота (мм)
286
