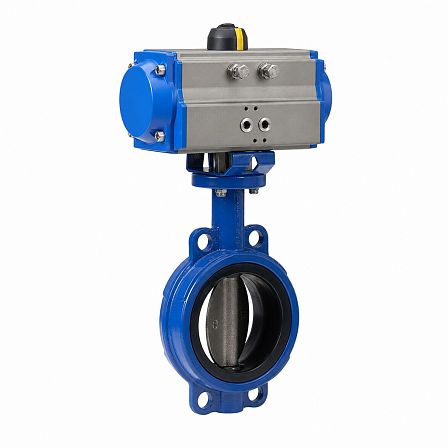

Затвор дисковый ГРАНВЭЛ, ЗПТС, FL(w)-3-080-HT, Ду 80, Ру16, межфланцевый, корпус GG25, диск GGG40, пневмопривод Tork RA100SR, BC13F641643
- Описание
- Характеристики
- Документация Аналогичные товары
Дисковый поворотный затвор ГРАНВЭЛ ЗПТС-FL(w)-3-080-HT предназначен для перекрытия потока в системах теплоснабжения и горячего водоснабжения. Исполнение: Ду 80, Ру 16, межфланцевое присоединение, корпус из серого чугуна GG25, диск из высокопрочного чугуна GGG40 с эпоксидным покрытием, седло EPDM HT и пневмопривод Tork RA100SR. Артикул: BC13F641643.
Назначение и параметры рабочей среды
Затвор серии ЗПТС применяется на трубопроводах теплоснабжения и ГВС. Номинальный диаметр прохода составляет Ду 80, номинальное давление — Ру 16, или 1,6 МПа.
Температурный диапазон
Рабочая температура транспортируемой среды — от +60 до +115 °C. Допускается кратковременная работа при температуре до +130 °C; минимальная кратковременная температура составляет +40 °C.
Конструкция затвора
Затвор выполнен в межфланцевом исполнении FL(w)-3 и устанавливается между фланцами трубопровода. Конструкция предусматривает сменное седловое уплотнение. Герметизация в межфланцевом соединении обеспечивается седлом затвора.
- номинальный диаметр: Ду 80;
- номинальное давление: Ру 16;
- тип присоединения: межфланцевый;
- серия: ЗПТС;
- модель корпуса: FL(w)-3-080-HT.
Материалы основных деталей
Корпус изготовлен из серого чугуна GG25. Диск изготовлен из высокопрочного чугуна GGG40 и имеет эпоксидное покрытие. Седловое уплотнение выполнено из термостойкого EPDM HT, рассчитанного на применение в системах с горячей водой и теплоносителем.
- корпус: GG25;
- диск: GGG40 с эпоксидным покрытием;
- седло: EPDM HT.
Пневматический привод
Затвор укомплектован пневмоприводом Tork RA100SR. Привод одностороннего действия с возвратной пружиной предназначен для поворота диска затвора на угол 90°. Присоединение привода к арматуре выполнено по стандарту ISO 5211.
Особенности применения
Затвор используется для отсечения потока рабочей среды в трубопроводных системах. При наличии в теплоносителе химических добавок, ингибиторов коррозии, умягчителей воды, абразивных включений или при температуре среды выше +100 °C следует проверять совместимость материалов диска и уплотнения с параметрами эксплуатации.
