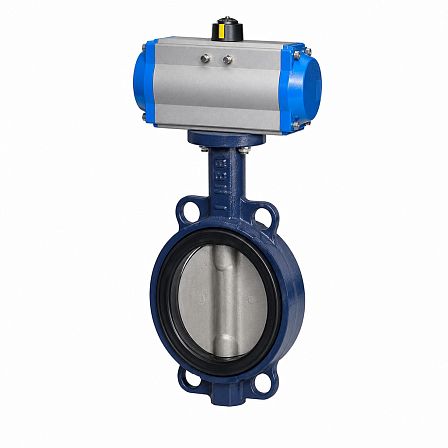

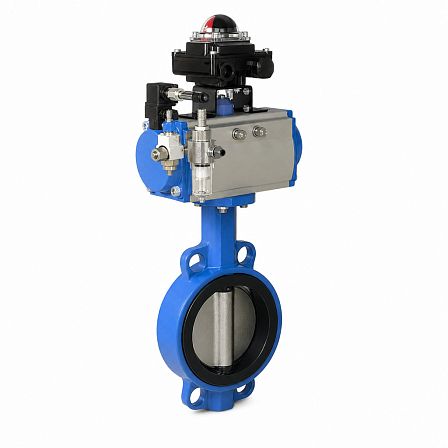

Затвор дисковый ГРАНВЭЛ, ЗПТС, FL(w)-3-125-HT, Ду 125, Ру16, межфланцевый, корпус GG25, диск GGG40, пневмопривод Tork RA100DA, BC13F641633
- Описание
- Характеристики
- Документация Аналогичные товары

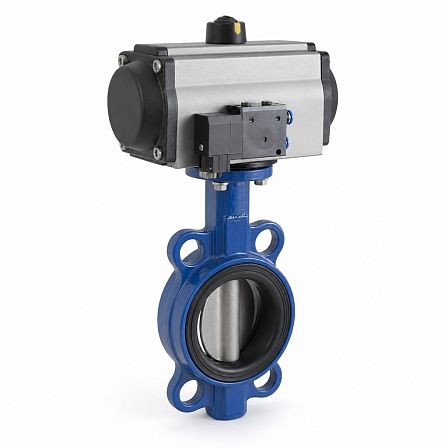

Дисковый поворотный затвор ГРАНВЭЛ ЗПТС-FL(w)-3-125-HT, Ду 125, Ру 16 предназначен для перекрытия потока в системах теплоснабжения и горячего водоснабжения. Затвор имеет межфланцевое присоединение, корпус из серого чугуна GG25, диск из высокопрочного чугуна GGG40 с эпоксидным покрытием, уплотнение EPDM HT и пневмопривод Tork RA100DA двойного действия.
Назначение и рабочая среда
Затвор применяется в трубопроводах тепловых сетей и систем горячего водоснабжения. Исполнение ЗПТС рассчитано на работу с нагретой водой и другими средами, совместимыми с материалом уплотнения EPDM HT. При наличии в теплоносителе химических добавок, ингибиторов коррозии, умягчителей или абразивных частиц требуется проверка совместимости материалов с рабочей средой.
Основные технические параметры
- Тип арматуры: дисковый поворотный затвор.
- Серия: ГРАНВЭЛ ЗПТС-FL(w)-3-125-HT.
- Номинальный диаметр: Ду 125.
- Номинальное давление: Ру 16, или 1,6 МПа.
- Тип присоединения: межфланцевый.
- Управление: пневматическое.
- Модель пневмопривода: Tork RA100DA.
- Тип привода: двойного действия.
- Артикул: BC13F641633.
Материалы основных деталей
- Корпус: серый чугун GG25.
- Диск: высокопрочный чугун GGG40.
- Покрытие диска: эпоксидное.
- Седловое уплотнение: EPDM HT — термостойкий этилен-пропиленовый каучук.
Конструкция с эластомерным седлом обеспечивает герметизацию диска в закрытом положении. Исполнение HT предназначено для эксплуатации при повышенной температуре рабочей среды.
Температурный режим
Для затворов ЗПТС диаметром Ду 25–300 при Ру 16 рабочая температура перекачиваемой среды составляет от +60 до +115 °C. Допускается кратковременное повышение температуры до +130 °C; кратковременная минимальная температура составляет +40 °C. При рабочей температуре выше +100 °C рекомендуется учитывать особенности применения диска из чугуна с эпоксидным покрытием.
Пневмопривод
Пневмопривод Tork RA100DA выполняет открытие и закрытие затвора подачей сжатого воздуха в рабочие полости привода. Исполнение DA означает двойное действие: для перемещения диска в каждом направлении требуется управляющее давление. Пневматическое управление применяется для дистанционного и автоматизированного перекрытия трубопровода.
Монтажные данные
Затвор устанавливается между ответными фланцами трубопровода. Для Ду 125 монтажная длина корпуса составляет 56 мм, а диаметр расположения крепежных отверстий для фланцев Ру 16 — 210 мм. Габариты затвора с пневмоприводом RA100DA: A — 282 мм, B — 466,5 мм, C — 121 мм, D — 340 мм; масса сборки — 13 кг.
Комплектное исполнение
Изделие представляет собой межфланцевый затвор Ду 125 Ру 16 в исполнении для тепловых сетей, укомплектованный пневмоприводом Tork RA100DA. Затвор используется как запорная арматура; выбор дополнительной пневматической обвязки, концевых выключателей, электропневматического распределителя или позиционера выполняется отдельно в соответствии со схемой автоматизации.
