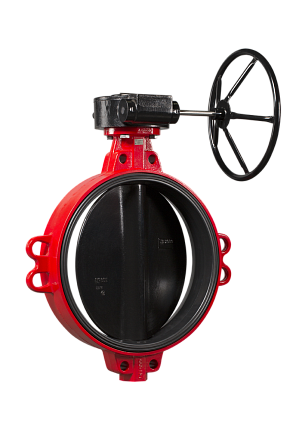

Затвор дисковый ГРАНВЭЛ, ЗПТС, FL(w)-3-450-MDV-HT, Ду 450, Ру10, межфланцевый, с редуктором, корпус GG25, диск GGG40, седло EPDM HT, BD01N145642
АРТ: BD01N145642

Затвор дисковый ГРАНВЭЛ, ЗПТС, FL(w)-3-450-MDV-HT, Ду 450, Ру10, межфланцевый, с редуктором, корпус GG25, диск GGG40, седло EPDM HT, BD01N145642

АРТ: BD01N145642
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Управление
Редуктор
ГРАНВЭЛ ГРАНВЭЛ Бренд ГРАНВЭЛ
Описание

Дисковый поворотный затвор ГРАНВЭЛ ЗПТС-FL(w)-3-450-MDV-HT, артикул BD01N145642, предназначен для перекрытия потока в системах теплоснабжения и горячего водоснабжения. Исполнение межфланцевое, номинальный диаметр Ду 450, номинальное давление Ру 10, управление — ручной червячный редуктор.

Назначение и исполнение

Затвор относится к серии ЗПТС с термостойким седловым уплотнением EPDM HT. Применяется на трубопроводах с горячей водой и теплоносителем. Межфланцевое исполнение устанавливается между ответными фланцами трубопровода.

Основные параметры

  • Тип арматуры: дисковый поворотный затвор.
  • Серия: ГРАНВЭЛ ЗПТС.
  • Условный проход: Ду 450.
  • Номинальное давление: Ру 10, или 1,0 МПа.
  • Присоединение: межфланцевое, FL(w).
  • Управление: ручной редуктор MDV.
  • Артикул: BD01N145642.

Материалы конструкции

  • Корпус: серый чугун GG25.
  • Диск: высокопрочный чугун GGG40 с эпоксидным покрытием.
  • Седловое уплотнение: EPDM HT.

Седло EPDM HT рассчитано на применение в системах с повышенной температурой рабочей среды. В конструкции предусмотрено сменное седловое уплотнение.

Температурный режим

Для затворов серии ЗПТС диаметром Ду 350–1200 рабочий диапазон температуры перекачиваемой среды составляет от +60 до +100 °C. Кратковременно допускается температура до +110 °C; минимальная температура в кратковременном режиме — +40 °C.

Управление

Затвор оснащен ручным редуктором Q-2000-S. Редуктор передает усилие на вал диска и предназначен для ручного открытия и закрытия затвора на трубопроводе Ду 450.

Габаритные данные

  • Масса затвора: 98,3 кг.
  • Высота с редуктором: 1020,5 мм.
  • Диаметр корпуса: 536 мм.
  • Строительная длина: 114 мм.
  • Диаметр расположения крепежных отверстий для Ру 10: 585 мм.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Управление
Редуктор
Диск
Чугунный
Уплотнение
EPDM
Эксцентритет
Осевой
Высота, мм
1020,5 мм
Материал
Чугунные
Диаметр, (мм, дюйм)
450 (18)
Давление, бар
10
Максимальная рабочая температура t max, °C
95
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
BD01N145642
Объём одной штуки, м³
0.05377
Вес (кг)
74
Длина (мм)
114
Ширина (мм)
530
Высота (мм)
890
Дата доставки в ваш город
Документация
diskovyj-povorotnyj-zatvor-granvehl-mezhflancevyj.pdf
2.05Мб
instrukciya-po-vyboru-vorotnikovyx-flancev.pdf
225.96Кб
instrukciya-po-zamene-sedlovogo-uplotneniya.pdf
159.45Кб
