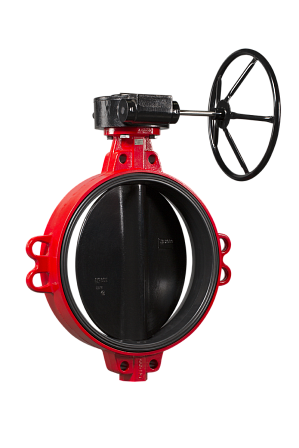

Затвор дисковый ГРАНВЭЛ, ЗПТС, FL(w)-3-600-MDV-HT, Ду 600, Ру10, межфланцевый, с редуктором, корпус GG25, диск GGG40, седло EPDM HT, BD01N42041
- Описание
- Характеристики
- Документация Аналогичные товары
Затвор дисковый поворотный ГРАНВЭЛ ЗПТС-FL(W)-3-600-MDV-HT, артикул BD01N42041, предназначен для перекрытия потока в системах теплоснабжения и горячего водоснабжения. Исполнение: Ду 600, Ру 10, межфланцевое присоединение, управление червячным редуктором; корпус изготовлен из серого чугуна GG25, диск — из высокопрочного чугуна GGG40, седловое уплотнение — EPDM HT.
Назначение
Затвор относится к дисковым поворотным затворам серии ЗПТС, рассчитанной на работу с теплоносителем и горячей водой. Запорным органом служит поворотный диск, который изменяет положение в проходном сечении трубопровода.
Основные параметры
- Условный проход: Ду 600 мм.
- Номинальное давление: Ру 10, или 1,0 МПа.
- Тип присоединения: межфланцевый.
- Строительная длина: 154 мм.
- Управление: ручное, через редуктор MDV.
- Класс герметичности: А.
Материалы основных деталей
- Корпус: серый чугун GG25.
- Диск: высокопрочный чугун GGG40 с эпоксидным покрытием.
- Седловое уплотнение: термостойкий EPDM HT.
Температурный режим
Для типоразмера Ду 600 рабочая температура перекачиваемой среды составляет от +60 до +100 °C. Допускается кратковременное повышение температуры до +110 °C; минимальная кратковременная температура — +40 °C. Для постоянной работы при температуре свыше +100 °C рекомендуется применять затвор с диском из нержавеющей стали.
Монтаж и управление
Затвор устанавливается между ответными фланцами трубопровода. Редуктор снижает усилие, необходимое для поворота диска, и используется для ручного управления затвором большого условного прохода. Исполнение FL(W)-3-MDV-HT соответствует межфланцевому затвору с редуктором, Ду 600 и Ру 10.
Ограничения по рабочей среде
При наличии в теплоносителе абразивных частиц, химических добавок, ингибиторов коррозии, умягчителей воды или средств для регулирования pH возможность применения затвора должна проверяться с учетом фактического состава среды.
