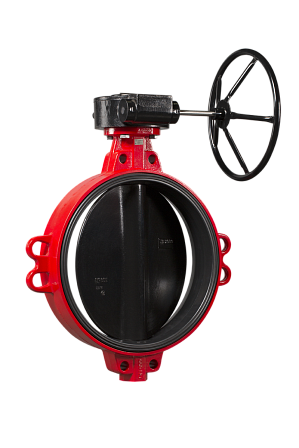

Затвор дисковый ГРАНВЭЛ, ЗПТС, FL(w)-3-700-MDV-HT, Ду 700, Ру10, межфланцевый, с редуктором, корпус GG25, диск GGG40, седло EPDM HT, BD01N100118
- Описание
- Характеристики
- Документация Аналогичные товары
Дисковый поворотный затвор ГРАНВЭЛ ЗПТС FL(w)-3-700-MDV-HT, артикул BD01N100118, предназначен для перекрытия потока в системах теплоснабжения и горячего водоснабжения. Исполнение: Ду 700, Ру 10, межфланцевое присоединение, ручное управление через червячный редуктор; корпус из серого чугуна GG25, диск из высокопрочного чугуна GGG40 с эпоксидным покрытием, седловое уплотнение EPDM HT.
Назначение
Затвор относится к серии ЗПТС с термостойким уплотнением EPDM HT. Применяется на трубопроводах тепловых сетей и горячего водоснабжения для запорного перекрытия рабочей среды. Исполнение рассчитано на работу с нагретой водой в установленном температурном диапазоне.
Основные параметры
- Тип арматуры: дисковый поворотный затвор.
- Серия: ГРАНВЭЛ ЗПТС.
- Артикул: BD01N100118.
- Условный проход: Ду 700.
- Номинальное давление: Ру 10, или 1,0 МПа.
- Тип присоединения: межфланцевый.
- Управление: ручной червячный редуктор MDV.
- Угол поворота диска: 90°.
Материалы основных деталей
Корпус изготовлен из серого чугуна GG25. Запорный диск выполнен из высокопрочного чугуна GGG40 и имеет эпоксидное покрытие. Седловое уплотнение изготовлено из EPDM HT — термостойкого материала на основе этилен-пропиленового каучука. Рабочая среда контактирует с диском и седловым уплотнением.
Температурный режим
Для затворов ЗПТС диаметром Ду 350–1200 при Ру 10 рабочая температура перекачиваемой среды составляет от +60 до +100 °C. Допускается кратковременная работа при температуре до +110 °C; минимальная кратковременная температура составляет +40 °C. При температуре среды выше +100 °C для дисковых затворов рекомендуется применение диска из нержавеющей стали.
Конструктивное исполнение
Межфланцевая конструкция устанавливается между ответными фланцами трубопровода. Уплотнение седла имеет внешние уплотняющие поверхности, обеспечивающие герметизацию при монтаже между фланцами без применения дополнительных прокладок. Седловое уплотнение выполнено сменным.
Редуктор
Затвор оснащен червячным редуктором для передачи усилия на шток и поворота диска. Для исполнения Ду 700 применяется редуктор типоразмера Q-6500-S с выходным крутящим моментом 6500 Н·м и передаточным отношением 216:1. Редуктор обеспечивает ручное управление затвором большого диаметра.
Монтаж и эксплуатация
Монтаж выполняется в межфланцевом участке трубопровода с учетом соответствия ответных фланцев условному проходу Ду 700 и давлению Ру 10. При использовании в тепловых сетях необходимо учитывать состав теплоносителя, включая возможное наличие ингибиторов коррозии, умягчителей воды и средств регулирования pH.
