Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Затворы дисковые \ Затвор дисковый ГРАНВЭЛ, ЗПТС, FL(w)-3-800-MDV-HT, Ду 800, Ру10, межфланцевый, с редуктором, корпус GG25, диск GGG40, седло EPDM HT, BD01N75158
-30%

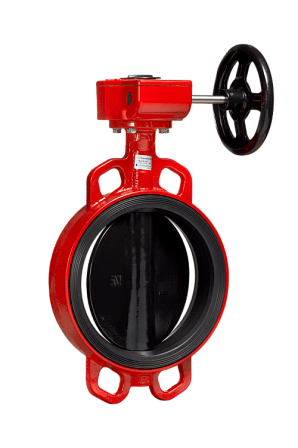

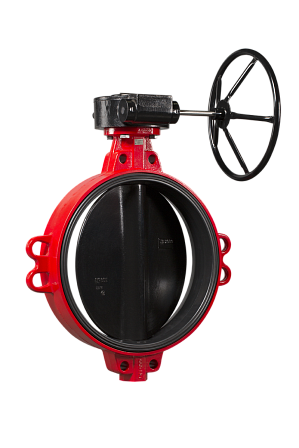

Затвор дисковый ГРАНВЭЛ, ЗПТС, FL(w)-3-800-MDV-HT, Ду 800, Ру10, межфланцевый, с редуктором, корпус GG25, диск GGG40, седло EPDM HT, BD01N75158
АРТ: BD01N75158
-30%

Затвор дисковый ГРАНВЭЛ, ЗПТС, FL(w)-3-800-MDV-HT, Ду 800, Ру10, межфланцевый, с редуктором, корпус GG25, диск GGG40, седло EPDM HT, BD01N75158

АРТ: BD01N75158
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Управление
Редуктор
ГРАНВЭЛ ГРАНВЭЛ Бренд ГРАНВЭЛ
-30%
1 335 096.10 ₽
934 567.27 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Дисковый поворотный затвор ГРАНВЭЛ ЗПТС-FL(w)-3-800-MDV-HT, артикул BD01N75158, предназначен для перекрытия потока в системах теплоснабжения и горячего водоснабжения. Устройство имеет условный проход Ду 800, номинальное давление Ру 10, межфланцевое присоединение и ручное управление через редуктор.

Назначение и исполнение

Затвор относится к серии ЗПТС с термостойким седловым уплотнением EPDM HT. Межфланцевое исполнение предусматривает установку между фланцами трубопровода. Рабочий орган — поворотный диск; управление осуществляется редуктором MDV.

Основные параметры
  • Модель: ЗПТС-FL(w)-3-800-MDV-HT.
  • Артикул: BD01N75158.
  • Номинальный диаметр: Ду 800 мм.
  • Номинальное давление: Ру 10, или 1,0 МПа.
  • Тип присоединения: межфланцевый.
  • Тип управления: ручной редуктор MDV.
  • Тип арматуры: дисковый поворотный затвор.

Исполнение рассчитано на трубопроводы большого диаметра с давлением до 1,0 МПа.

Материалы основных деталей
  • Корпус: серый чугун GG25.
  • Диск: высокопрочный чугун GGG40 с эпоксидным покрытием.
  • Седловое уплотнение: EPDM HT.

Седло EPDM HT предназначено для работы с горячими средами в температурном диапазоне, установленном для серии ЗПТС.

Температурный режим

Для затворов серии ЗПТС с Ду от 350 до 1200 мм рабочая температура перекачиваемой среды составляет от +60 до +100 °C. Допускается кратковременная работа при температуре до +110 °C; кратковременный нижний предел составляет +40 °C.

Применение

Затвор применяется в контурах теплоснабжения и горячего водоснабжения. Редуктор обеспечивает ручное управление диском на трубопроводе Ду 800.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Управление
Редуктор
Диск
Чугунный
Уплотнение
EPDM
Эксцентритет
Осевой
Материал
Чугунные
Диаметр, (мм, дюйм)
800 (32)
Давление, бар
10
Максимальная рабочая температура t max, °C
100
Присоединение
Межфланцевые
Количество в упаковке
1шт
Гарантия
1 год
Артикул
BD01N75158
Объём одной штуки, м³
0.26858
Вес (кг)
335
Длина (мм)
190
Ширина (мм)
930
Высота (мм)
1520
Дата доставки в ваш город
Документация
diskovyj-povorotnyj-zatvor-granvehl-mezhflancevyj.pdf
2.05Мб
granval-instrukciya-po-montazhu-i-ekspluatacii.pdf
4.78Мб
instrukciya-po-vyboru-vorotnikovyx-flancev.pdf
225.96Кб
instrukciya-po-zamene-sedlovogo-uplotneniya.pdf
159.45Кб
