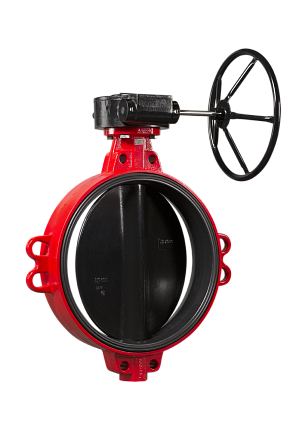

Затвор дисковый ГРАНВЭЛ, ЗПТС, FL(w)-3-900-MDV-HT, Ду 900, Ру10, межфланцевый, с редуктором, корпус GG25, диск GGG40, седло EPDM HT, BD01N92048
- Описание
- Характеристики
- Документация Аналогичные товары
Дисковый поворотный затвор ГРАНВЭЛ ЗПТС-FL(w)-3-900-MDV-HT, артикул BD01N92048, предназначен для перекрытия потока в системах теплоснабжения и горячего водоснабжения. Номинальный диаметр — Ду 900, номинальное давление — Ру 10, присоединение — межфланцевое, управление — механический редуктор.
Конструкция и назначение
Затвор относится к серии ЗПТС с высокотемпературным седловым уплотнением EPDM HT. Запорным элементом является поворотный диск, который изменяет положение внутри проходного сечения трубопровода. Исполнение FL(w)-3 рассчитано на установку между фланцами трубопровода.
Основные параметры
- Артикул: BD01N92048;
- Модель: ЗПТС-FL(w)-3-900-MDV-HT;
- Тип: затвор дисковый поворотный;
- Условный проход: Ду 900 мм;
- Номинальное давление: Ру 10 бар (1,0 МПа);
- Тип присоединения: межфланцевый;
- Управление: механический редуктор;
- Строительная длина: 203 мм;
- Масса: 555 кг.
Затвор предназначен для трубопроводов большого диаметра с межфланцевым монтажом.
Материалы основных деталей
Корпус изготовлен из серого чугуна GG25. Диск выполнен из высокопрочного чугуна GGG40 и имеет эпоксидное покрытие. Седловое уплотнение — EPDM HT, предназначенное для работы с повышенной температурой среды.
Рабочая среда и температурный режим
Исполнение ЗПТС применяется в системах теплоснабжения и горячего водоснабжения. Для затворов Ду 350–1200 рабочая температура перекачиваемой среды установлена в диапазоне от +60 до +100 °C; кратковременно допускается повышение до +110 °C и понижение до +40 °C. При температуре среды выше +100 °C рекомендуется применять затворы с диском из нержавеющей стали.
Монтаж и управление
Затвор устанавливается между фланцами трубопровода. Редуктор обеспечивает ручное управление положением диска на диаметре Ду 900. Для данного исполнения Ду 900 предусмотрено давление Ру 10; применение с фланцевыми соединениями должно соответствовать параметрам трубопровода и проектной документации.
Герметизация
Герметичность в закрытом положении обеспечивается контактом диска с эластомерным седловым уплотнением EPDM HT. Конструкция серии предусматривает заменяемое седловое уплотнение.
