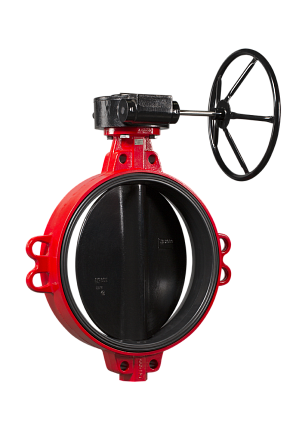

Затвор дисковый ГРАНВЭЛ, ЗПТС, FLN(w)-3-450-MDV-HT, Ду 450, Ру16, межфланцевый, с редуктором, корпус GGG40, диск GGG40, седло EPDM HT, BD01N145342
- Описание
- Характеристики
- Документация Аналогичные товары
Затвор дисковый поворотный ГРАНВЭЛ ЗПТС-FLN(w)-3-450-MDV-HT, артикул BD01N145342, предназначен для перекрытия потока в системах теплоснабжения и горячего водоснабжения. Исполнение: Ду 450, Ру 16, межфланцевое присоединение, управление червячным редуктором; корпус и диск изготовлены из высокопрочного чугуна GGG40, седловое уплотнение — EPDM HT.
Назначение и применение. Затвор серии ЗПТС рассчитан на эксплуатацию в трубопроводах теплоснабжения и ГВС. Рабочая среда — вода; применение при наличии абразивных частиц, химических добавок, ингибиторов коррозии или средств водоподготовки требует проверки совместимости материалов.
Рабочие параметры. Номинальный диаметр затвора составляет DN 450, номинальное давление — PN 16, или 1,6 МПа. Для исполнения DN 350–1200 рабочий температурный диапазон среды составляет от +60 до +100 °C; кратковременно допускается температура от +40 до +110 °C.
Конструкция и материалы. Корпус выполнен из высокопрочного чугуна GGG40. Диск изготовлен из высокопрочного чугуна GGG40 и имеет эпоксидное покрытие. Седловое уплотнение выполнено из высокотемпературного EPDM HT; стандартное исполнение предусматривает сменное седло.
Присоединение и управление. Затвор имеет межфланцевое исполнение FLN(w) и устанавливается между фланцами трубопровода. Управление осуществляется червячным редуктором MDV, обеспечивающим поворот диска для открытия, закрытия или регулирования проходного сечения.
Герметичность и особенности конструкции. Серия ЗПТС имеет класс герметичности A. В контакте с рабочей средой находятся диск и седловое уплотнение; конструкция предусматривает герметичное перекрытие потока в обоих направлениях.
Основные технические характеристики.
- Артикул: BD01N145342.
- Серия: ГРАНВЭЛ ЗПТС-FLN(w)-3-450-MDV-HT.
- Тип арматуры: дисковый поворотный затвор.
- Условный проход: Ду 450.
- Номинальное давление: Ру 16.
- Тип присоединения: межфланцевый.
- Тип управления: червячный редуктор MDV.
- Материал корпуса: высокопрочный чугун GGG40.
- Материал диска: высокопрочный чугун GGG40 с эпоксидным покрытием.
- Материал седлового уплотнения: EPDM HT.
- Рабочая температура: от +60 до +100 °C.
- Максимальная кратковременная температура: +110 °C.
- Строительная длина: 114 мм.
- Масса: 98,3 кг.
