Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Затворы дисковые \ Затвор дисковый ГРАНВЭЛ, ЗПТС, FLN(w)-3-500-MDV-HT, Ду 500, Ру16, межфланцевый, с редуктором, корпус GGG40, диск GGG40, седло EPDM HT, BD01N78116
-30%

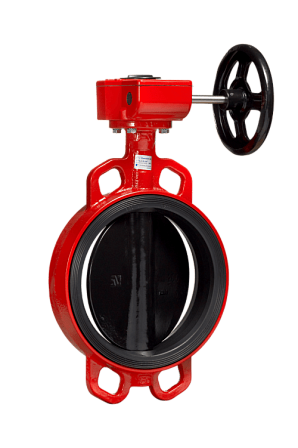

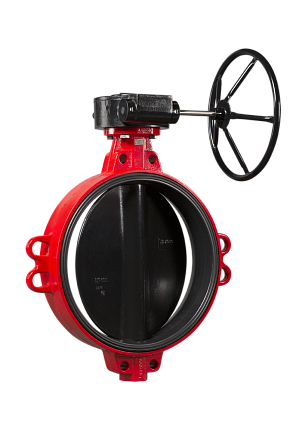

Затвор дисковый ГРАНВЭЛ, ЗПТС, FLN(w)-3-500-MDV-HT, Ду 500, Ру16, межфланцевый, с редуктором, корпус GGG40, диск GGG40, седло EPDM HT, BD01N78116
АРТ: BD01N78116
-30%

Затвор дисковый ГРАНВЭЛ, ЗПТС, FLN(w)-3-500-MDV-HT, Ду 500, Ру16, межфланцевый, с редуктором, корпус GGG40, диск GGG40, седло EPDM HT, BD01N78116

АРТ: BD01N78116
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Управление
Редуктор
ГРАНВЭЛ ГРАНВЭЛ Бренд ГРАНВЭЛ
-30%
438 848.52 ₽
307 193.96 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Дисковый поворотный затвор ГРАНВЭЛ ЗПТС-FLN(w)-3-500-MDV-HT, артикул BD01N78116, предназначен для перекрытия потока в системах теплоснабжения и горячего водоснабжения. Межфланцевое исполнение рассчитано на условный проход Ду 500 и номинальное давление Ру 16; управление выполняется червячным редуктором MDV.

Назначение и рабочая среда
Затвор серии ЗПТС применяется на трубопроводах теплоснабжения и горячего водоснабжения. Для исполнения Ду 500 рабочий диапазон температуры перекачиваемой среды составляет от +60 до +100 °C. Кратковременно допускается температура до +110 °C; минимальная температура в кратковременном режиме — +40 °C.

Конструкция и присоединение
Изделие представляет собой межфланцевый дисковый поворотный затвор. Монтаж выполняется между фланцами трубопровода. Номинальный диаметр — DN 500, номинальное давление — PN 16, или 1,6 МПа. Герметизация при установке обеспечивается седловым уплотнением с внешними уплотнительными кольцами.

Материалы основных деталей

  • корпус — высокопрочный чугун GGG40;
  • поворотный диск — высокопрочный чугун GGG40 с эпоксидным покрытием;
  • седловое уплотнение — EPDM HT;
  • уплотнение рассчитано на применение с горячей водой и теплоносителем в указанном температурном диапазоне.

Управление
Затвор укомплектован червячным редуктором MDV. Для типоразмера Ду 500 применяется редуктор Q-2000-S. Редуктор предназначен для ручного поворота диска и фиксации его положения при открытии или закрытии трубопровода.

Эксплуатационные особенности
Рабочая среда контактирует с диском и седловым уплотнением. Конструкция предусматривает перекрытие потока в обоих направлениях. Седловое уплотнение является сменным; корпус и диск имеют эпоксидное покрытие.

Габаритные данные
Для исполнения Ду 500 с редуктором ориентировочная масса составляет 142 кг. Высота затвора с редуктором — 1112,5 мм, ширина — 432,5 мм, наружный диаметр корпуса — 593 мм, монтажная длина — 127 мм.

Идентификация изделия
Полное обозначение: ГРАНВЭЛ ЗПТС-FLN(w)-3-500-MDV-HT. Артикул: BD01N78116. Исполнение: межфланцевое, корпус и диск из чугуна GGG40, уплотнение EPDM HT, редуктор MDV, Ду 500, Ру 16.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Управление
Редуктор
Диск
Чугунный
Уплотнение
EPDM
Эксцентритет
Осевой
Материал
Чугунные
Диаметр, (мм, дюйм)
500 (20)
Давление, бар
16
Максимальная рабочая температура t max, °C
110
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
BD01N78116
Объём одной штуки, м³
0.07696
Вес (кг)
118
Длина (мм)
127
Ширина (мм)
600
Высота (мм)
1010
Дата доставки в ваш город
Документация
diskovyj-povorotnyj-zatvor-granvehl-mezhflancevyj.pdf
2.05Мб
granval-instrukciya-po-montazhu-i-ekspluatacii.pdf
4.78Мб
instrukciya-po-vyboru-vorotnikovyx-flancev.pdf
225.96Кб
instrukciya-po-zamene-sedlovogo-uplotneniya.pdf
159.45Кб
