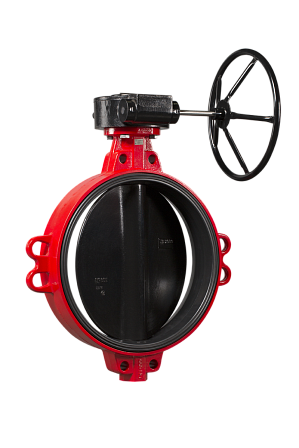

Затвор дисковый ГРАНВЭЛ, ЗПТС, FLN(w)-3-900-MDV-HT, Ду 900, Ру16, межфланцевый, с редуктором, корпус GGG40, диск GGG40, седло EPDM HT, BD01N92051
- Описание
- Характеристики
- Документация
Дисковый поворотный затвор ГРАНВЭЛ ЗПТС-FLN(w)-3-900-MDV-HT, артикул BD01N92051, предназначен для перекрытия потока в системах теплоснабжения и горячего водоснабжения. Исполнение: DN 900, PN 16, межфланцевое присоединение, управление червячным редуктором MDV; корпус и диск выполнены из высокопрочного чугуна GGG40, седло — EPDM HT.
Назначение и рабочие среды
Затвор относится к серии ЗПТС для тепловых сетей. Допускается применение в системах теплоснабжения и горячего водоснабжения. Для теплоносителя с химическими добавками, включая ингибиторы коррозии, умягчители и средства pH-контроля, возможность применения требуется проверять отдельно. Итог: изделие рассчитано на работу с горячей водой в инженерных системах.
Основные параметры
- Тип: дисковый поворотный затвор.
- Серия: ГРАНВЭЛ ЗПТС.
- Артикул: BD01N92051.
- Условный проход: DN 900.
- Номинальное давление: PN 16, или 1,6 МПа.
- Присоединение: межфланцевое.
- Управление: червячный редуктор MDV.
- Класс герметичности: А.
Материалы основных деталей
Корпус изготовлен из высокопрочного чугуна GGG40. Диск также выполнен из высокопрочного чугуна GGG40 и имеет эпоксидное покрытие. Седловое уплотнение — EPDM HT, рассчитанное на применение в высокотемпературных контурах теплоснабжения. Итог: конструкция соответствует обозначению ЗПТС-FLN(w)-3-900-MDV-HT.
Температурный режим
Для затворов ЗПТС типоразмера DN 350–1200 при PN 1,0/1,6 рабочая температура перекачиваемой среды составляет от +60 до +100 °C. Кратковременно допускается повышение температуры до +110 °C; минимальная кратковременная температура составляет +40 °C. При температуре среды выше +100 °C производитель рекомендует использовать диск из нержавеющей стали.
Конструктивное исполнение
Межфланцевый корпус FLN(w) предназначен для установки между фланцами трубопровода. Обозначение MDV указывает на комплектацию червячным редуктором. Седловое уплотнение в стандартном межфланцевом исполнении является сменным; уплотнение обеспечивает герметизацию при монтаже между фланцами. Итог: затвор поставляется как ручное редукторное исполнение для трубопровода DN 900.
