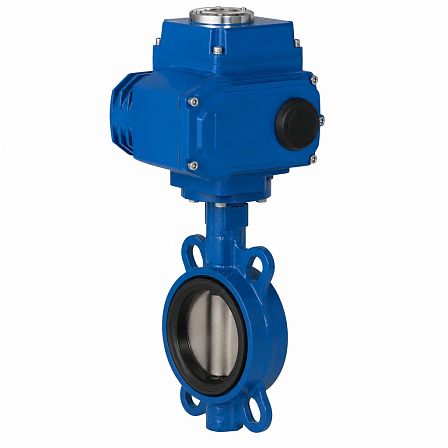

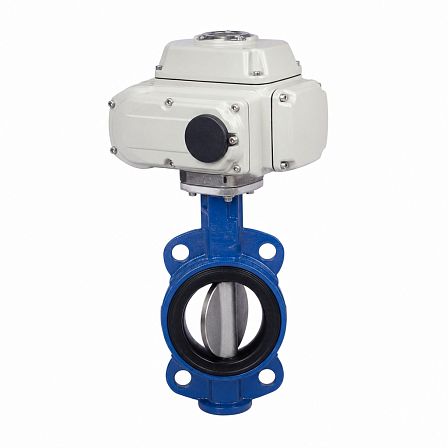

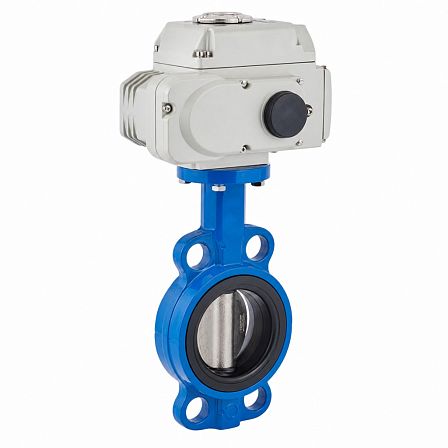

Затвор дисковый ГРАНВЭЛ, ЗПВЛ, FLN-5-032-E, Ду 32, Ру16, межфланцевый, с электроприводом SQ05.2 380В, BC02F387425
АРТ: BC02F387425

Затвор дисковый ГРАНВЭЛ, ЗПВЛ, FLN-5-032-E, Ду 32, Ру16, межфланцевый, с электроприводом SQ05.2 380В, BC02F387425

АРТ: BC02F387425
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пожаротушение
Управление
Электропривод
ГРАНВЭЛ ГРАНВЭЛ Бренд ГРАНВЭЛ
Описание

Дисковый поворотный затвор ГРАНВЭЛ ЗПВЛ-FLN-5-032-E, Ду 32, Ру 16 предназначен для перекрытия потока в трубопроводах водоснабжения, пожаротушения и систем с питьевой водой. Исполнение межфланцевое, корпус — из высокопрочного чугуна, диск — из нержавеющей стали CF8M, седловое уплотнение — EPDM; управление выполняется электроприводом AUMA SQ05.2 с питанием 380 В.

Основные параметры

  • Модель: ЗПВЛ-FLN-5-032-E.
  • Артикул: BC02F387425.
  • Тип арматуры: дисковый поворотный затвор.
  • Номинальный диаметр: Ду 32.
  • Номинальное давление: Ру 16, или 1,6 МПа.
  • Присоединение к трубопроводу: межфланцевое.
  • Управление: электропривод AUMA SQ05.2, напряжение питания 380 В.

Конструкция и материалы

Затвор серии ЗПВЛ выполнен с межфланцевым корпусом FLN из высокопрочного чугуна GGG40. Индекс «5» в маркировке обозначает диск из нержавеющей стали; для данной серии применяется нержавеющая сталь CF8M. Индекс «E» обозначает седловое уплотнение из EPDM. Стандартное исполнение предусматривает сменное седловое уплотнение.

Рабочие среды и температура

Исполнение ЗПВЛ рассчитано на воду, питьевую воду, отдельные виды пищевых продуктов, а также растворы этиленгликоля и пропиленгликоля с концентрацией до 45%. Для Ду 32 и Ру 16 рабочая температура перекачиваемой среды составляет от −15 до +95 °C; кратковременно допускается повышение до +110 °C и понижение до −20 °C.

Электропривод

Электропривод AUMA SQ05.2 предназначен для автоматизированного поворота диска затвора на 90°. В стандартной комплектации привода предусмотрены настраиваемые концевые и моментные выключатели, защита двигателя от перегрева, подогреватель блока счётного механизма, ручной дублёр и индикатор положения.

Габаритные размеры с электроприводом

  • Привод: SQ05.2.
  • Размер A: 236,5 мм.
  • Размер B: 446,5 мм.
  • Размер C: 210 мм.
  • Размер D: 50 мм.
  • Размер E: 418 мм.
  • Размер F: 265 мм.
  • Размер H: 249 мм.
  • Масса затвора с электроприводом: 23,5 кг.

Указанные размеры относятся к сборке затвора Ду 32 с электроприводом SQ05.2 на 380 В.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пожаротушение
Управление
Электропривод
Диск
Нержавеющий
Уплотнение
EPDM
Материал
Чугунные
Диаметр, (мм, дюйм)
32 (1 1/4)
Давление, бар
16
Максимальная рабочая температура t max, °C
110
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год
Артикул
BC02F387425
Объём одной штуки, м³
0.00298
Вес (кг)
14
Длина (мм)
33
Ширина (мм)
210
Высота (мм)
430
