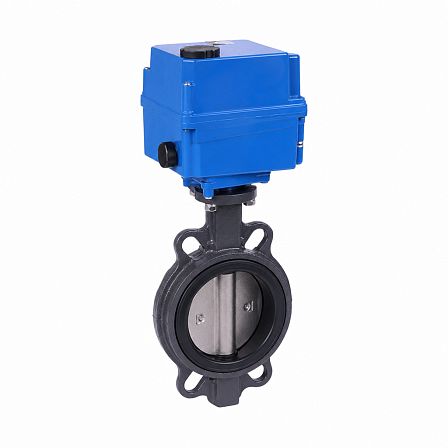

Затвор дисковый ГРАНВЭЛ, ЗПВЛ, FLN-5-040-E, Ду 40, Ру16, межфланцевый, с электроприводом SQ05.2 380В, BC02F387426
- Описание
- Характеристики
- Документация Аналогичные товары
Дисковый поворотный затвор ГРАНВЭЛ ЗПВЛ-FLN-5-040-E (артикул BC02F387426) — межфланцевая запорная арматура DN 40, PN 16 с корпусом из чугуна, диском из нержавеющей стали CF8M, седловым уплотнением EPDM и неполнооборотным электроприводом AUMA SQ05.2 на напряжение 380 В. Предназначен для дистанционного полного открытия или закрытия трубопровода.
Конструкция и присоединение
Затвор выполнен в межфланцевом исполнении и устанавливается между ответными фланцами трубопровода. Условный проход — DN 40, номинальное давление — PN 16 (1,6 МПа / 16 бар). Строительная длина для DN 40 составляет 33 мм.
Материалы основных элементов
- корпус — чугун GGG40;
- запирающий диск — нержавеющая сталь CF8M;
- седловое уплотнение — EPDM.
Материальное исполнение FLN-5 рассчитано на контакт с рабочими средами, совместимыми с чугуном, нержавеющей сталью и эластомером EPDM.
Рабочие параметры
Рабочее давление затвора — до 16 бар. Рабочий температурный диапазон — от −15 до +95 °C; для серии указывается максимально допустимая температура до +110 °C. Затвор применяется в системах холодного и горячего водоснабжения, отопления и на трубопроводах жидких или газообразных сред при химической совместимости материалов с рабочей средой.
Электропривод
Комплектуется неполнооборотным электроприводом AUMA SQ05.2 с питанием 380 В. Привод предназначен для управления арматурой в режиме «открыть–закрыть», имеет ручной маховик для ручного управления и механический указатель положения. Для SQ05.2 предусмотрено отключение по положению и по крутящему моменту.
Габариты комплекта с приводом
- размер A — 244 мм;
- размер B — 454 мм;
- размер C — 210 мм;
- размер D — 50 мм;
- размер E — 418 мм;
- размер F — 265 мм;
- размер H — 249 мм;
- масса комплекта — 23,7 кг.
Указанные размеры относятся к затвору DN 40 с электроприводом SQ05.2 380 В и должны учитываться при размещении оборудования и обеспечении монтажного пространства.
Назначение
Затвор используется как запорное устройство: диск поворачивается для перевода арматуры в полностью открытое или полностью закрытое положение. Применение в качестве регулирующей арматуры не предусмотрено.
