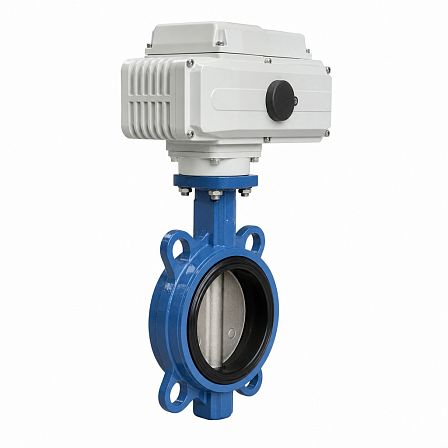

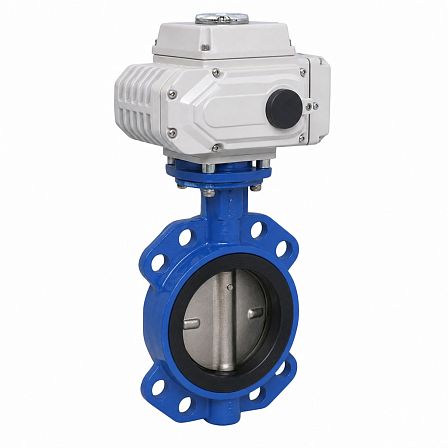

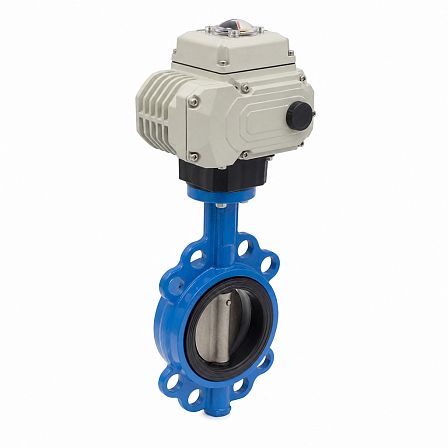

Затвор дисковый ГРАНВЭЛ, ЗПВЛ, FLN-5-100-E, Ду 100, Ру16, межфланцевый, с электроприводом SQ05.2 380В, BC02F387429
АРТ: BC02F387429

Затвор дисковый ГРАНВЭЛ, ЗПВЛ, FLN-5-100-E, Ду 100, Ру16, межфланцевый, с электроприводом SQ05.2 380В, BC02F387429

АРТ: BC02F387429
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Управление
Электропривод
ГРАНВЭЛ ГРАНВЭЛ Бренд ГРАНВЭЛ
Описание

Дисковый поворотный затвор ГРАНВЭЛ ЗПВЛ-FLN-5-100-E предназначен для перекрытия потока в трубопроводах Ду 100 при рабочем давлении до Ру 16. Исполнение межфланцевое, корпус чугунный, диск из нержавеющей стали, седловое уплотнение EPDM; управление осуществляется электроприводом AUMA SQ05.2 с питанием 380 В.

Назначение и принцип работы
Затвор относится к запорной трубопроводной арматуре. Перекрытие потока выполняется поворотом диска на 90°. Изделие применяется для полного открытия или полного закрытия трубопровода; использование в качестве регулирующего органа не предусмотрено.

Основные технические параметры

  • Тип: дисковый поворотный затвор ГРАНВЭЛ ЗПВЛ.
  • Модель: FLN-5-100-E.
  • Условный проход: Ду 100.
  • Номинальное давление: Ру 16, или 1,6 МПа.
  • Присоединение к трубопроводу: межфланцевое, стяжное.
  • Управление: электрическое.
  • Электропривод: AUMA SQ05.2.
  • Напряжение питания электропривода: 380 В.
  • Артикул: BC02F387429.

Материалы основных элементов
Корпус выполнен из высокопрочного чугуна GGG40. Запирающий диск изготовлен из нержавеющей стали CF8M. Седловое уплотнение — EPDM. Такая комбинация материалов соответствует исполнению ЗПВЛ с обозначением диска «5» и уплотнения «E».

Рабочие среды и температура
Исполнение ЗПВЛ-FLN-5-E применяется в системах водоснабжения, включая питьевую воду, а также для некоторых видов пищевых продуктов при совместимости рабочей среды с материалами затвора. Рабочая температура составляет от −15 до +95 °C, предельная температура — от −20 до +110 °C.

Электропривод
Электропривод AUMA SQ05.2 предназначен для автоматизации поворотной арматуры с углом поворота 90°. В стандартной комплектации предусмотрены настраиваемые концевые выключатели для положений «открыто» и «закрыто», моментные выключатели, защита электродвигателя от перегрева, подогреватель блока счётного механизма, ручной дублёр и указатель положения.

Габариты и масса в сборе
Для затвора Ду 100 с приводом SQ05.2 на 380 В указаны следующие габаритные размеры: A — 299 мм, B — 509 мм, C — 210 мм, D — 50 мм, E — 418 мм, F — 265 мм, H — 249 мм. Масса затвора с электроприводом — 26 кг.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Управление
Электропривод
Диск
Нержавеющий
Уплотнение
EPDM
Материал
Чугунные
Диаметр, (мм, дюйм)
100 (4)
Давление, бар
16
Максимальная рабочая температура t max, °C
95
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
BC02F387429
Объём одной штуки, м³
0.00546
Вес (кг)
16.8
Длина (мм)
52
Ширина (мм)
210
Высота (мм)
500
