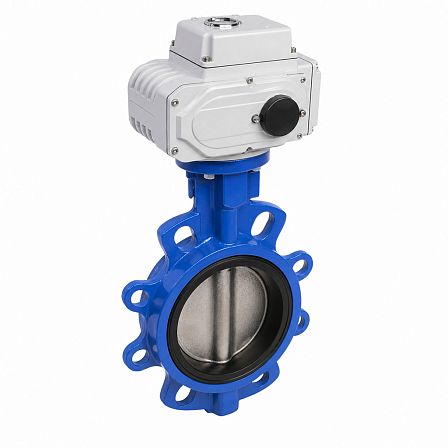

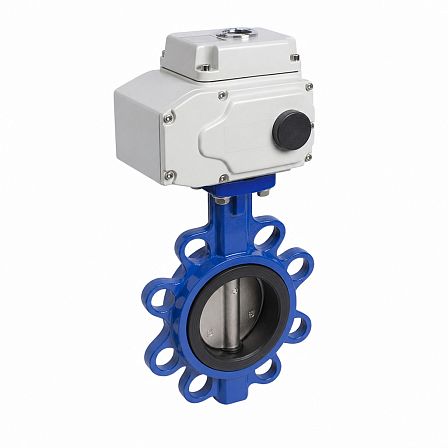

Затвор дисковый ГРАНВЭЛ, ЗПВЛ, FLN-5-125-E, Ду 125, Ру16, межфланцевый, с электроприводом SQ05.2 380В, BC02F393155
- Описание
- Характеристики
- Документация Аналогичные товары
Дисковый поворотный затвор ГРАНВЭЛ ЗПВЛ-FLN-5-125-E, артикул BC02F393155, предназначен для перекрытия потока в трубопроводах DN 125 при номинальном давлении PN 16. Исполнение межфланцевое, корпус чугунный, диск из нержавеющей стали CF8M, уплотнение EPDM; управление выполняется электроприводом AUMA SQ05.2 с питанием 380 В.
Назначение и принцип работы
Затвор относится к запорной трубопроводной арматуре с поворотным диском. Применяется для полного открытия или закрытия проходного сечения в системах холодного и горячего водоснабжения, отопления, а также при работе с жидкими и газообразными средами, совместимыми с материалами конструкции. Использование в качестве регулирующего устройства не предусмотрено.
Основные параметры
- Модель: ГРАНВЭЛ ЗПВЛ-FLN-5-125-E.
- Артикул: BC02F393155.
- Условный проход: DN 125.
- Номинальное давление: PN 16, или 1,6 МПа.
- Присоединение: межфланцевое.
- Строительная длина: 56 мм.
- Рабочая температура среды: от −15 до +95 °C; максимально допустимая температура — до +110 °C.
Материалы основных деталей
Корпус выполнен из чугуна GGG40. Запорный диск изготовлен из коррозионностойкой нержавеющей стали CF8M. Седловое уплотнение — EPDM. Такое исполнение рассчитано на применение с водой, паром и другими средами при подтвержденной химической совместимости с чугуном, нержавеющей сталью и EPDM.
Электропривод
Затвор укомплектован четвертьоборотным электроприводом AUMA SQ05.2 на напряжение 380 В. Привод обеспечивает автоматизированное открытие и закрытие затвора, имеет ручной дублер и индикатор положения. В стандартной комплектации предусмотрены настраиваемые концевые и моментные выключатели, защита электродвигателя от перегрева и подогреватель блока счетной механики.
Габариты и масса
Для исполнения DN 125 с приводом SQ05.2 монтажные габариты составляют: A — 314 мм, B — 524 мм, C — 210 мм, D — 50 мм, E — 418 мм, F — 265 мм, H — 249 мм. Масса затвора в сборе с приводом составляет 28,1 кг; масса брутто — 30 кг.
