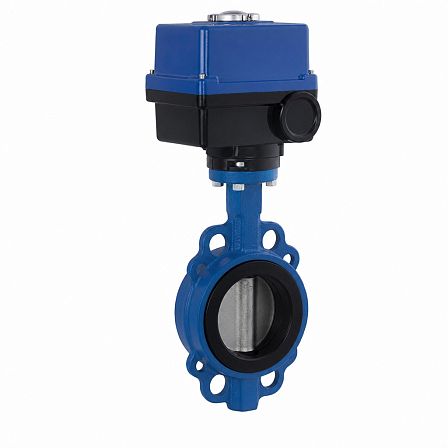

Затвор дисковый ГРАНВЭЛ, ЗПВЛ, FLN-5-150-E, Ду 150, Ру16, межфланцевый, с электроприводом SQ05.2 380В, BC02F388914
- Описание
- Характеристики
- Документация Аналогичные товары
Дисковый поворотный затвор ГРАНВЭЛ ЗПВЛ-FLN-5-150-E, артикул BC02F388914, предназначен для перекрытия потока в трубопроводах. Исполнение: Ду 150, Ру 16, межфланцевое присоединение, корпус из чугуна, диск из нержавеющей стали, седловое уплотнение EPDM. Затвор комплектуется электроприводом AUMA SQ05.2 с питанием 380 В.
Назначение
Затвор относится к серии ЗПВЛ и применяется как запорная арматура в системах водоснабжения, пожаротушения, а также для питьевой воды, отдельных пищевых сред и растворов этиленгликоля или пропиленгликоля с концентрацией до 45 %. Материалы проточной части должны быть химически стойкими к рабочей среде.
Основные параметры
- Тип: дисковый поворотный затвор.
- Серия: ГРАНВЭЛ ЗПВЛ.
- Модель: ЗПВЛ-FLN-5-150-E.
- Условный проход: Ду 150.
- Номинальное давление: Ру 16, или 1,6 МПа.
- Присоединение: межфланцевое.
- Управление: электропривод AUMA SQ05.2.
- Напряжение питания привода: 380 В.
- Артикул: BC02F388914.
Затвор устанавливается между фланцами трубопровода и управляется электрическим приводом.
Материалы конструкции
Корпус выполнен из серого чугуна GG25 либо высокопрочного чугуна GGG40. Диск изготовлен из коррозионностойкой стали CF8M. В качестве седлового уплотнения используется EPDM. Такое исполнение соответствует обозначению ЗПВЛ-FLN-5 для затворов Ду 25–200.
Рабочие условия
Для исполнения Ду 150 и Ру 16 рабочая температура перекачиваемой среды составляет от −15 до +95 °C. Кратковременно допускается температура до +110 °C; кратковременная минимальная температура — до −20 °C. При наличии в среде абразивных частиц или химических добавок возможность применения должна проверяться по совместимости материалов.
Электропривод
Электропривод SQ05.2 рассчитан на дистанционное управление затвором. В стандартной комплектации приводов серии SQ предусмотрены настраиваемые концевые и моментные выключатели, защита электродвигателя от перегрева, ручной дублер и индикатор положения.
Монтажные данные
Для затвора Ду 150 с приводом SQ05.2 при питании 380 В указаны габаритные размеры: A — 327 мм, B — 537 мм, C — 210 мм, D — 50 мм, E — 418 мм, F — 265 мм, H — 249 мм. Масса сборки с электроприводом составляет 29,3 кг.
