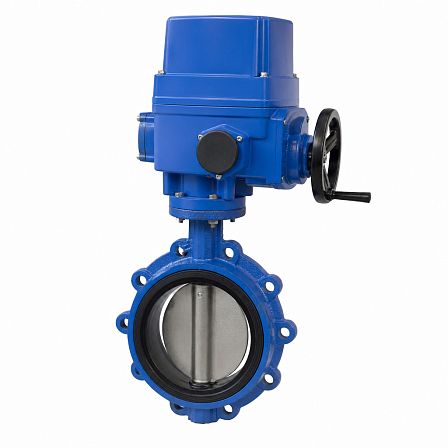

Затвор дисковый ГРАНВЭЛ, ЗПВЛ, FLN-5-300-E, Ду 300, Ру16, межфланцевый, с электроприводом SQ12.2 380В, BC02F387895
АРТ: BC02F387895

Затвор дисковый ГРАНВЭЛ, ЗПВЛ, FLN-5-300-E, Ду 300, Ру16, межфланцевый, с электроприводом SQ12.2 380В, BC02F387895

АРТ: BC02F387895
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Управление
Электропривод
ГРАНВЭЛ ГРАНВЭЛ Бренд ГРАНВЭЛ
Описание

Дисковый поворотный затвор ГРАНВЭЛ ЗПВЛ-FLN-5-300-E предназначен для перекрытия потока в трубопроводах DN 300 при номинальном давлении PN 16. Исполнение межфланцевое, с уплотнением EPDM, диском из нержавеющей стали и электроприводом AUMA SQ12.2 на напряжение 380 В.

Назначение и применение

Затвор относится к запорной трубопроводной арматуре с поворотным диском. Модель ЗПВЛ применяется в системах водоснабжения, в том числе с питьевой водой, в системах пожаротушения, а также на трубопроводах с этиленгликолем или пропиленгликолем концентрацией до 45 %.

Основные параметры
  • Условный проход: DN 300.
  • Номинальное давление: PN 16, или 1,6 МПа.
  • Тип присоединения: межфланцевый.
  • Модель затвора: ЗПВЛ-FLN-5-300-E.
  • Артикул: BC02F387895.
  • Строительная длина: 65 мм.
  • Масса затвора с электроприводом: около 63,5 кг.

Затвор устанавливается между ответными фланцами трубопровода и рассчитан на работу в положении «открыто» или «закрыто».

Материалы конструкции

Корпус межфланцевого исполнения выполнен из высокопрочного чугуна. Запирающий диск изготовлен из коррозионностойкой нержавеющей стали CF8M. Седловое уплотнение — EPDM. Такое исполнение соответствует серии ЗПВЛ для водных сред и растворов гликолей.

Температурный режим

Рабочая температура перекачиваемой среды для исполнения ЗПВЛ DN 300 составляет от −15 до +95 °C. Допускается кратковременная работа при температуре до +110 °C и до −20 °C.

Электропривод

Затвор укомплектован четвертьоборотным электроприводом AUMA SQ12.2 с питанием 380 В. Привод обеспечивает автоматизированное открытие и закрытие диска на угол 90°. Для DN 300 в составе затвора применяется привод SQ12.2.

Функции привода

Стандартная комплектация электропривода включает настраиваемые концевые выключатели для положений «открыто» и «закрыто», моментные выключатели, защиту электродвигателя от перегрева, подогреватель блока счётной механики, ручной дублёр и механический указатель положения.

Габариты в сборе с приводом
  • Размер A: 483 мм.
  • Размер B: 693 мм.
  • Размер C: 210 мм.
  • Размер D: 65 мм.
  • Размер E: 428 мм.
  • Размер F: 265 мм.
  • Размер H: 254 мм.

Приведённые размеры относятся к затвору DN 300 с электроприводом SQ12.2 в исполнении на 380 В.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Управление
Электропривод
Диск
Нержавеющий
Уплотнение
EPDM
Эксцентритет
Осевой
Материал
Чугунные
Диаметр, (мм, дюйм)
300 (12)
Давление, бар
16
Максимальная рабочая температура t max, °C
110
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
BC02F387895
Объём одной штуки, м³
0.02188
Вес (кг)
68
Длина (мм)
78
Ширина (мм)
330
Высота (мм)
850
