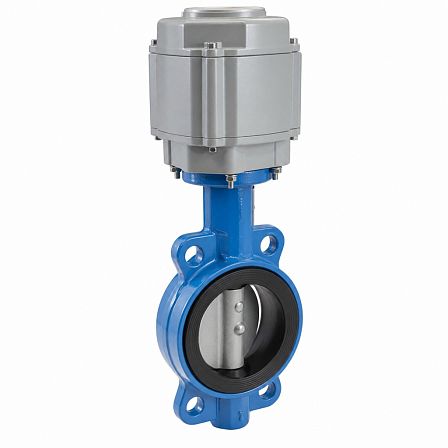

Затвор дисковый ГРАНВЭЛ, ЗПВС, FL-3-065-E, Ду 65, Ру16, межфланцевый, электропривод AUMA SQ05.2 220В, BC02H401089
АРТ: BC02H401089

Затвор дисковый ГРАНВЭЛ, ЗПВС, FL-3-065-E, Ду 65, Ру16, межфланцевый, электропривод AUMA SQ05.2 220В, BC02H401089

АРТ: BC02H401089
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Управление
Электропривод
ГРАНВЭЛ ГРАНВЭЛ Бренд ГРАНВЭЛ
Описание

Дисковый поворотный затвор ГРАНВЭЛ ЗПВС-FL-3-065-E предназначен для перекрытия и регулирования потока в трубопроводах. Исполнение: межфланцевое, условный проход Ду 65, номинальное давление Ру 16, электропривод AUMA SQ05.2 с питанием 220 В. Артикул: BC02H401089.

Назначение и конструкция

Затвор серии ЗПВС-FL-3 представляет собой дисковую поворотную арматуру межфланцевого типа. Запирающий элемент поворачивается вокруг оси и изменяет проходное сечение трубопровода. Электропривод AUMA SQ05.2 обеспечивает электрическое управление положением диска.

Основные параметры

  • Тип арматуры: дисковый поворотный затвор.
  • Серия: ГРАНВЭЛ ЗПВС-FL-3.
  • Условный проход: Ду 65.
  • Номинальное давление: Ру 16, или 1,6 МПа.
  • Тип присоединения: межфланцевый.
  • Строительная длина затвора: 46 мм.
  • Управление: электропривод AUMA SQ05.2.
  • Напряжение питания привода: 220 В.

Материалы проточной части

Корпус затвора выполнен из серого чугуна GG25. Диск изготовлен из высокопрочного чугуна GGG40 и имеет эпоксидное покрытие. Материал седлового уплотнения — EPDM. Такое исполнение соответствует стандартной конструкции затворов ЗПВС для неагрессивных рабочих сред, совместимых с указанными материалами.

Температурный режим

Рабочая температура среды для исполнения ЗПВС с уплотнением EPDM составляет от −15 до +95 °C. Допустимая максимальная температура может достигать +110 °C в кратковременном режиме. Подбор затвора должен выполняться с учетом химической совместимости рабочей среды с чугуном, эпоксидным покрытием и EPDM.

Монтаж и управление

Затвор устанавливается между ответными фланцами трубопровода Ду 65. Электропривод AUMA SQ05.2 предназначен для автоматизированного открытия и закрытия затвора по электрическому сигналу. Исполнение применяется в системах, где требуется дистанционное или автоматическое управление трубопроводной арматурой.

Идентификация

  • Обозначение затвора: ЗПВС-FL-3-065-E.
  • Марка электропривода: AUMA SQ05.2.
  • Питание электропривода: 220 В.
  • Артикул: BC02H401089.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Управление
Электропривод
Диск
Чугунный
Уплотнение
EPDM
Эксцентритет
Осевой
Материал
Чугунные
Диаметр, (мм, дюйм)
65 (2 1/2)
Давление, бар
16
Максимальная рабочая температура t max, °C
95
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год
Артикул
BC02H401089
Объём одной штуки, м³
0.00449
Вес (кг)
15.2
Длина (мм)
46
Ширина (мм)
210
Высота (мм)
465
