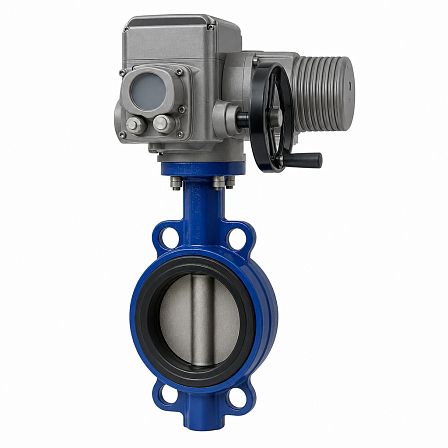

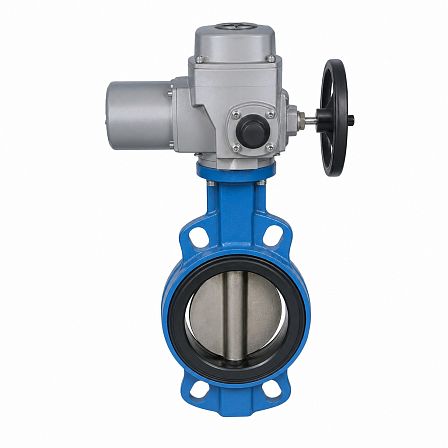

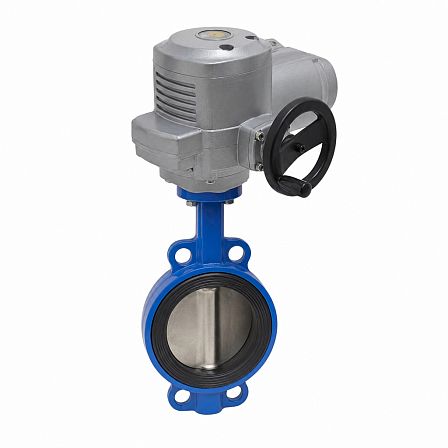

Затвор дисковый ГРАНВЭЛ, ЗПВС, FL-3-125-E, Ду 125, Ру16, межфланцевый, электропривод AUMA SQ05.2 220В, BC02H386853
- Описание
- Характеристики
- Документация Аналогичные товары
Дисковый поворотный затвор ГРАНВЭЛ ЗПВС-FL-3-125-E предназначен для перекрытия потока в трубопроводах Ду 125 мм при номинальном давлении Ру 16. Исполнение межфланцевое, с электроприводом AUMA SQ05.2 на напряжение 220 В; артикул BC02H386853.
Назначение и область применения
Затвор серии ЗПВС применяется в системах водоснабжения, кондиционирования, вентиляции и пожаротушения, а также на трубопроводах чистого воздуха давлением до 1,2 МПа. Рабочими средами являются вода и воздух, совместимые с материалами конструкции. Устройство используется как запорная арматура для полного открытия или закрытия проходного сечения трубопровода.
Основные параметры
- Условный проход: Ду 125.
- Номинальное давление: Ру 16, или 1,6 МПа.
- Тип присоединения: межфланцевый.
- Серия: ГРАНВЭЛ ЗПВС-FL-3.
- Управление: электропривод AUMA SQ05.2.
- Напряжение электропривода: 220 В.
- Артикул: BC02H386853.
Конструкция затвора
Затвор имеет дисковый запорный элемент, поворачиваемый вокруг оси. Серия ЗПВС-FL-3 для Ду 125 выпускается с корпусом из серого чугуна GG25 либо высокопрочного чугуна GGG40. Диск выполнен из высокопрочного чугуна GGG40 и имеет эпоксидное покрытие. Седловое уплотнение — EPDM. Межфланцевая конструкция устанавливается между фланцами трубопровода.
Температурный режим
Для затворов ЗПВС номинальным диаметром от Ду 25 до Ду 300 рабочая температура перекачиваемой среды составляет от −15 до +95 °С. Кратковременно допускается температура от −20 до +110 °С. Указанный диапазон относится к исполнению ЗПВС с уплотнением EPDM.
Электрическое управление
Электропривод AUMA SQ05.2 обеспечивает дистанционное управление положением диска затвора. Исполнение FL-3-125-E комплектуется приводом для работы от сети 220 В. Параметры привода, включая схему подключения, время хода, степень защиты и набор управляющих сигналов, следует определять по паспорту поставляемого изделия и маркировке электропривода.
Монтаж
Затвор предназначен для межфланцевого монтажа на трубопроводе Ду 125. При установке необходимо обеспечить соосность фланцев, свободный поворот диска и совместимость уплотнения EPDM с рабочей средой. Для сред с абразивными частицами, химическими добавками или иными компонентами, не указанными для серии ЗПВС, требуется проверка химической совместимости материалов.
