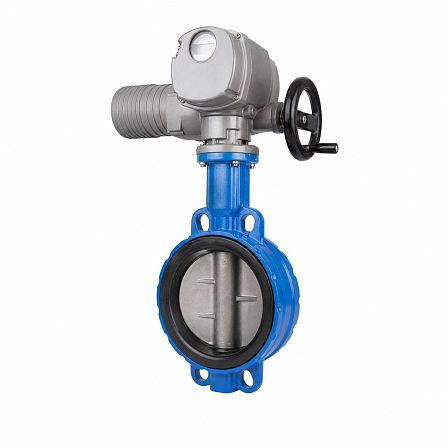

Затвор дисковый ГРАНВЭЛ, ЗПВС, FL-3-200-E, Ду 200, Ру16, межфланцевый, электропривод AUMA SQ07.2 380В, BC02H386867
АРТ: BC02H386867

Затвор дисковый ГРАНВЭЛ, ЗПВС, FL-3-200-E, Ду 200, Ру16, межфланцевый, электропривод AUMA SQ07.2 380В, BC02H386867

АРТ: BC02H386867
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Управление
Электропривод
ГРАНВЭЛ ГРАНВЭЛ Бренд ГРАНВЭЛ
Описание

Затвор дисковый поворотный ГРАНВЭЛ ЗПВС FL-3-200-E, Ду 200, Ру 16 — межфланцевая запорная арматура с диском из высокопрочного чугуна, уплотнением EPDM и электроприводом AUMA SQ07.2 на напряжение 380 В. Изделие предназначено для полного открытия или перекрытия потока в трубопроводах.

Исполнение и назначение

Затвор относится к серии ГРАНВЭЛ ЗПВС и выполнен в межфланцевом исполнении. Условный проход составляет Ду 200, номинальное давление — Ру 16 (1,6 МПа). Рабочий орган — поворотный диск; управление выполняется электроприводом AUMA SQ07.2. Затвор используется как запорное устройство, без применения для регулирования расхода.

Рабочие среды и температурный режим

Исполнение ЗПВС с уплотнением EPDM применяется в системах водоснабжения, кондиционирования, вентиляции и пожаротушения, а также на линиях чистого воздуха давлением до 1,2 МПа. Рабочая температура перекачиваемой среды для Ду 200 составляет от −15 до +95 °C; кратковременно допускается температура от −20 до +110 °C.

Материалы основных деталей

  • корпус — серый чугун GG25;
  • диск — высокопрочный чугун GGG40 с эпоксидным покрытием;
  • седловое уплотнение — EPDM.

Сочетание чугунного корпуса, диска с эпоксидным покрытием и эластомерного седла соответствует исполнению FL-3-E.

Присоединение к трубопроводу

Присоединение межфланцевое: затвор устанавливается между ответными фланцами трубопровода. Для Ду 200 и Ру 16 применяются фланцы с присоединительным диаметром 295 мм. Строительная длина корпуса — 60 мм.

Электропривод

Управление затвором осуществляется электроприводом AUMA SQ07.2 с питанием от трехфазной сети 380 В. Привод обеспечивает дистанционное и автоматизированное выполнение операций открытия и закрытия затвора.

Основные параметры

  • модель: ГРАНВЭЛ ЗПВС;
  • артикул: BC02H386867 / 386867;
  • обозначение: FL-3-200-E;
  • условный проход: Ду 200;
  • номинальное давление: Ру 16;
  • тип присоединения: межфланцевый;
  • уплотнение: EPDM;
  • тип управления: электропривод;
  • модель электропривода: AUMA SQ07.2;
  • напряжение питания: 380 В;
  • масса брутто: 21,8 кг;
  • объем упаковки: 0,077 м³.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Управление
Электропривод
Диск
Чугунный
Уплотнение
EPDM
Тип управления
Электропривод
Материал
Чугунные
Диаметр, (мм, дюйм)
200 (8)
Давление, бар
16
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
BC02H386867
Объём одной штуки, м³
0.0096
Вес (кг)
32
Длина (мм)
60
Ширина (мм)
250
Высота (мм)
640
