Затвор дисковый ГРАНВЭЛ, ЗПВС, FLN-3-250-E, Ду 250, Ру16, межфланцевый, электропривод AUMA SQ10.2 380В, BC02H386868
АРТ: BC02H386868

Затвор дисковый ГРАНВЭЛ, ЗПВС, FLN-3-250-E, Ду 250, Ру16, межфланцевый, электропривод AUMA SQ10.2 380В, BC02H386868

АРТ: BC02H386868
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Управление
Электропривод
ГРАНВЭЛ ГРАНВЭЛ Бренд ГРАНВЭЛ
Описание

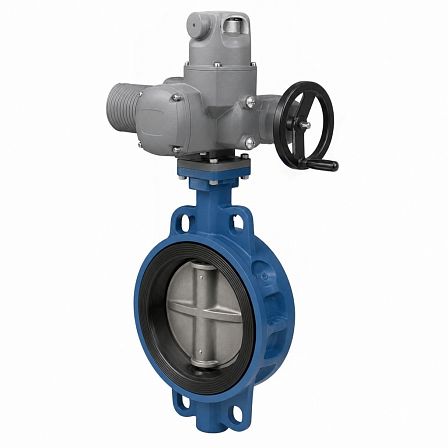

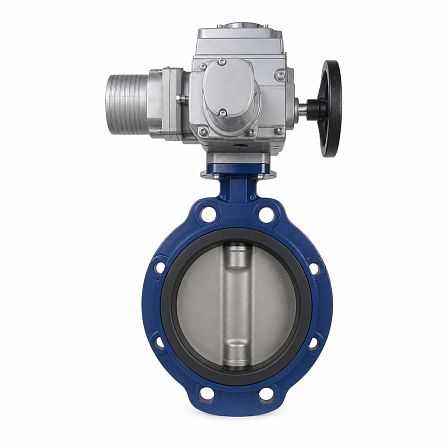

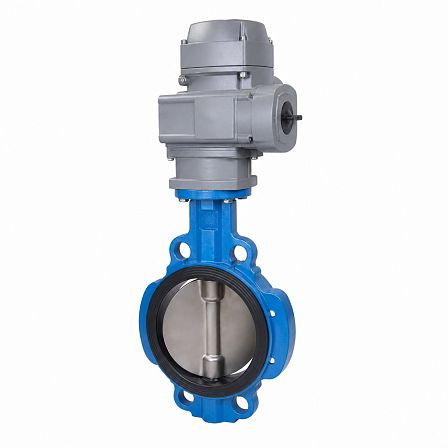

Дисковый поворотный затвор ГРАНВЭЛ ЗПВС-FLN-3-250-E предназначен для перекрытия потока в трубопроводах DN 250 при номинальном давлении PN 16. Исполнение межфланцевое, управление осуществляется многооборотным электроприводом AUMA SQ10.2 с питанием 380 В; уплотнение — EPDM.

Назначение

Затвор применяется как запорная арматура в системах водоснабжения, отопления, кондиционирования, вентиляции, пожаротушения и на трубопроводах чистого воздуха. Материалы проточной части должны быть совместимы с рабочей средой.

Рабочий режим

Оборудование рассчитано на работу в положениях «открыто» и «закрыто». Использование затвора для постоянного регулирования расхода рабочей среды не предусмотрено.

Основные параметры

  • Модель: ГРАНВЭЛ ЗПВС-FLN-3-250-E.
  • Условный проход: DN 250.
  • Номинальное давление: PN 16, или 1,6 МПа.
  • Тип присоединения: межфланцевый.
  • Тип арматуры: дисковый поворотный затвор.
  • Управление: электрическое.
  • Электропривод: AUMA SQ10.2.
  • Напряжение питания привода: 380 В.
  • Артикул: BC02H386868.

Конструкция и материалы

Корпус затвора выполнен из чугуна. Диск изготовлен из высокопрочного чугуна и имеет эпоксидное покрытие. Герметизация затвора обеспечивается сменным седловым уплотнением из EPDM.

Температура рабочей среды

Рабочий температурный диапазон для исполнения ЗПВС DN 250 PN 16 составляет от −15 до +95 °C. Допускается кратковременная работа при температуре до +110 °C и до −20 °C.

Монтаж

Межфланцевое исполнение предусматривает установку затвора между ответными фланцами трубопровода. При монтаже необходимо обеспечить соосность фланцев, свободный ход диска и соответствие параметров трубопровода условному проходу DN 250 и давлению PN 16.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Управление
Электропривод
Диск
Чугунный
Уплотнение
EPDM
Материал
Чугунные
Диаметр, (мм, дюйм)
250 (10)
Давление, бар
16
Максимальная рабочая температура t max, °C
95
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
BC02H386868
Объём одной штуки, м³
0.0153
Вес (кг)
48
Длина (мм)
68
Ширина (мм)
300
Высота (мм)
750
