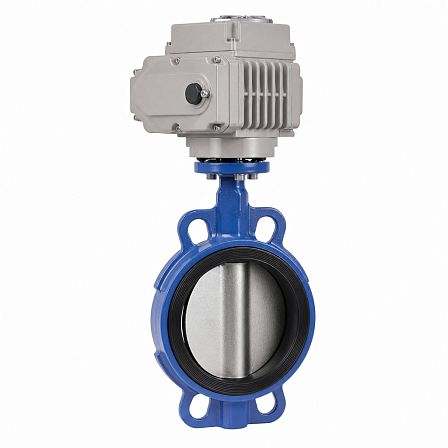

Затвор дисковый ГРАНВЭЛ, ЗПВС, FLN-3-300-E, Ду 300, Ру16, межфланцевый, с электроприводом SQ12.2 220В, BC02H386857
- Описание
- Характеристики
- Документация Аналогичные товары
Дисковый поворотный затвор ГРАНВЭЛ ЗПВС FLN-3-300-E предназначен для перекрытия потока в трубопроводах DN 300 при номинальном давлении PN 16. Исполнение межфланцевое, с электроприводом SQ12.2 на 220 В; уплотнение седла — EPDM, диск — высокопрочный чугун с эпоксидным покрытием.
Назначение
Затвор применяется как запорная арматура для полного открытия или закрытия потока рабочей среды. Допускается использование в системах водоснабжения, кондиционирования, вентиляции, пожаротушения и для чистого воздуха давлением до 1,2 МПа. Для режима регулирования расхода данное исполнение не предназначено.
Основные параметры
- Модель: ГРАНВЭЛ ЗПВС FLN-3-300-E.
- Артикул: BC02H386857.
- Условный проход: DN 300.
- Номинальное давление: PN 16, или 1,6 МПа.
- Тип присоединения: межфланцевый.
- Тип управления: электрический привод SQ12.2.
- Напряжение питания привода: 220 В.
Материалы основных элементов
Корпус затвора выполнен из высокопрочного чугуна GGG40. Диск изготовлен из высокопрочного чугуна GGG40 и имеет эпоксидное покрытие. Седловое уплотнение изготовлено из EPDM. Конструкция предусматривает сменное седловое уплотнение.
Температурный режим
Для исполнения ЗПВС DN 300, PN 16 рабочая температура перекачиваемой среды составляет от −15 до +95 °C. Кратковременно допускается повышение температуры до +110 °C и понижение до −20 °C.
Электропривод
Затвор укомплектован многооборотным электроприводом SQ12.2 с питанием 220 В. Привод оснащается настраиваемыми концевыми выключателями для положений «открыто» и «закрыто», настраиваемыми моментными выключателями, защитой электродвигателя от перегрева, подогревателем блока счетного механизма, ручным дублером и индикатором положения.
Монтажные данные
Затвор устанавливается между фланцами трубопровода. Для DN 300 строительная длина корпуса составляет 78 мм, диаметр присоединения по фланцевому ряду PN 16 — 410 мм. При монтаже необходимо обеспечить соосность фланцев и отсутствие нагрузки трубопровода на корпус затвора.
