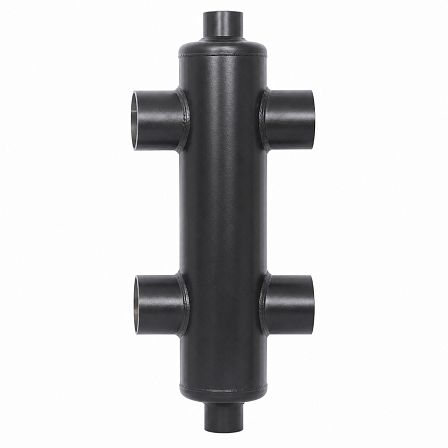

Стрелка гидравлическая ГРАНКОННЕКТ, Ду150, Ру10 бар, Tmax 120°C, под сварку, KH01A425101
- Описание
- Характеристики
- Документация
Гидравлическая стрелка ГРАНКОННЕКТ KH01A425101 предназначена для гидравлической развязки котлового и потребительского контуров в закрытых системах отопления и холодоснабжения. Номинальный диаметр — Ду150, рабочее давление — Ру10 бар, допустимая температура рабочей среды — от −10 до +120 °C, присоединение — под сварку.
Назначение
Устройство устанавливается между первичным контуром источника тепла и вторичным контуром потребителей. Гидравлическая стрелка формирует участок с пониженным гидравлическим сопротивлением, благодаря чему работа циркуляционных насосов разных контуров не оказывает взаимного влияния.
Применение
Модель применяется в закрытых системах отопления и холодоснабжения. В качестве теплоносителя допускаются вода и водные растворы этиленгликоля с концентрацией не более 50 %.
Основные технические параметры
- Артикул: KH01A425101.
- Серия: ГРАНКОННЕКТ.
- Номинальный диаметр: Ду150.
- Номинальное давление: Ру10, или 10 бар.
- Температура рабочей среды: от −10 до +120 °C.
- Тип присоединения: сварное, под приварку.
- Материал корпуса: углеродистая сталь; для гидрострелок данной серии указывается сталь 20.
Исполнение рассчитано на врезку в трубопровод сварным способом и эксплуатацию в системах с рабочими параметрами, соответствующими Ру10 и Tmax +120 °C.
Функции в системе
Гидрострелка разделяет расходы теплоносителя в первичном и вторичном контурах. Расход в каждом контуре определяется производительностью соответствующего циркуляционного насоса. Конструкция также обеспечивает условия для отделения и автоматического отвода растворённых газов из теплоносителя.
Конструктивное исполнение
В состав гидравлической стрелки входят стальной корпус, патрубки подключения котлового и потребительского контуров, автоматический поплавковый воздухоотводчик и сливной кран. Сливной кран используется для удаления накопившихся загрязнений и слива теплоносителя при обслуживании.
