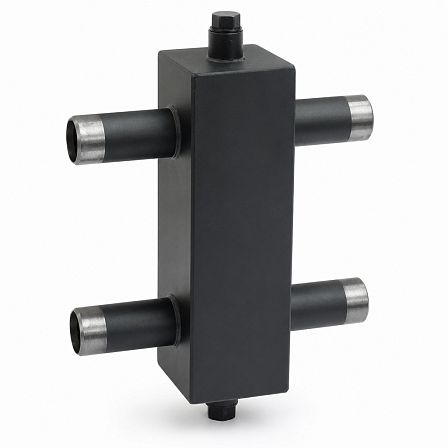

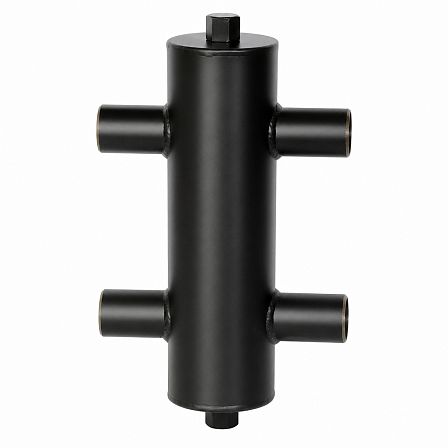

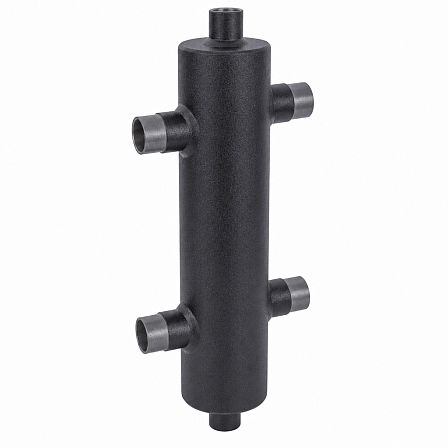

Стрелка гидравлическая ГРАНКОННЕКТ, Ду65, Ру10 бар, Tmax 120°C, под сварку, KH01A425109
АРТ: KH01A425109

Стрелка гидравлическая ГРАНКОННЕКТ, Ду65, Ру10 бар, Tmax 120°C, под сварку, KH01A425109

АРТ: KH01A425109
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Область применения
Отопление
Расход, м3/час
17
Давление, бар
10
ГРАНКОННЕКТ ГРАНКОННЕКТ Бренд ГРАНКОННЕКТ
  • Описание
  • Характеристики
  • Документация
Описание

Гидравлическая стрелка ГРАНКОННЕКТ KH01A425109 предназначена для гидравлической развязки первичного и вторичного контуров в закрытых системах теплоснабжения. Модель имеет условный проход Ду65, сварное присоединение С/С, рассчитана на давление Ру10 бар и рабочую температуру среды от −10 до +120 °C.

Назначение

Гидравлическая стрелка применяется в системах отопления, теплоснабжения, вентиляции, холодоснабжения, ЖКХ и малой энергетике. Устройство формирует зону низкого гидравлического сопротивления между котловым и потребительским контурами. В результате циркуляционные насосы разных контуров работают без взаимного влияния.

Рабочие среды и условия эксплуатации

Изделие предназначено для воды и котловой воды. Максимальное рабочее давление составляет 10 бар, максимальная температура рабочей среды — +120 °C. Допустимый температурный диапазон эксплуатации: от −10 до +120 °C.

Конструкция и монтаж

Корпус выполнен из углеродистой конструкционной стали. Присоединение к трубопроводу — сварное, исполнение С/С. Монтаж гидравлической стрелки предусмотрен в вертикальном положении. Количество обслуживаемых контуров — 1.

Функции в системе

Устройство разделяет гидравлические режимы котлового и вторичного контуров. В корпусе стрелки возможно осаждение загрязнений, содержащихся в теплоносителе, их накопление и последующий слив. Конструкция также используется для удаления растворенных газов из рабочей среды.

Технические характеристики

  • Бренд: ГРАНКОННЕКТ;
  • Артикул: KH01A425109;
  • Тип оборудования: гидравлическая стрелка;
  • Условный проход: Ду65;
  • Номинальное давление: Ру10 бар;
  • Максимальная температура: +120 °C;
  • Рабочая температура: от −10 до +120 °C;
  • Тип присоединения: С/С, под сварку;
  • Материал корпуса: углеродистая конструкционная сталь;
  • Номинальный расход: 17 м³/ч;
  • Расчетная тепловая мощность системы: до 330 кВт;
  • Габариты с упаковкой: 1200 × 200 × 200 мм;
  • Страна производства: Россия.
Характеристики
Страна производства
РОССИЯ
Область применения
Отопление
Расход, м3/час
17
Давление, бар
10
Количество в упаковке
1шт
Артикул
KH01A425109
Мощность, л/с
До 330 кВт
Мощность, кВт
330
Материал гидрострелок
Стальные
Объём одной штуки, м³
0.10238
Рабочая температура, C°
От -10 до +120 °C
Вес (кг)
20
Длина (мм)
350
Ширина (мм)
260
Высота (мм)
1125
Дата доставки в ваш город
Документация
granconnect.pdf
1.14Мб
