Стрелка гидравлическая ГРАНКОННЕКТ, Ду200, Ру10 бар, Tmax 120°C, фланцевая, KH01A423166
АРТ: KH01A423166

Стрелка гидравлическая ГРАНКОННЕКТ, Ду200, Ру10 бар, Tmax 120°C, фланцевая, KH01A423166

АРТ: KH01A423166
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Область применения
Отопление
Максимальное рабочее давление, бар
10
Давление, бар
10
ГРАНКОННЕКТ ГРАНКОННЕКТ Бренд ГРАНКОННЕКТ
  • Описание
  • Характеристики
  • Документация
Описание

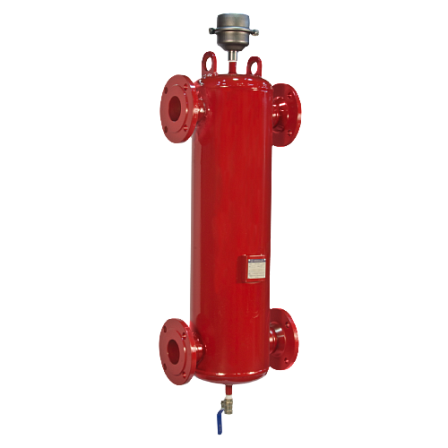

Гидравлическая стрелка ГРАНКОННЕКТ KH01A423166 предназначена для гидравлической развязки первичного и вторичных контуров в системах теплоснабжения. Исполнение с фланцевым присоединением Ф/Ф, условным проходом DN 200, рабочим давлением PN 10 бар и допустимой температурой рабочей среды от −10 до +120 °C.

Назначение
Гидравлическая стрелка применяется в котельных, тепловых пунктах и системах отопления с несколькими циркуляционными контурами. Устройство уменьшает взаимное влияние насосов первичного и вторичных контуров, обеспечивая их гидравлическое разделение.

Рабочие параметры

  • Артикул: KH01A423166.
  • Серия: ГРАНКОННЕКТ.
  • Условный проход: DN 200.
  • Номинальное давление: PN 10 бар.
  • Максимальное рабочее давление: 10 бар.
  • Температура рабочей среды: от −10 до +120 °C.

Присоединение и материал
Модель выполнена с фланцевым присоединением Ф/Ф для установки в трубопроводную систему. Корпус изготовлен из углеродистой стали. Исполнение рассчитано на применение в водяных системах теплоснабжения в пределах указанных давления и температуры.

Расчетные характеристики
Максимальный расход через гидравлическую стрелку составляет 145 м³/ч. Расчетная тепловая мощность системы — до 2800 кВт. Эти параметры определяют применение изделия в системах с соответствующей производительностью и тепловой нагрузкой.

Функции в системе
Гидравлическая стрелка стабилизирует гидравлический режим при разнице расходов в котловом и потребительских контурах. В процессе работы устройство также способствует осаждению загрязнений, содержащихся в теплоносителе, в зоне пониженной скорости потока.

Габариты упаковки
Габаритные размеры изделия с упаковкой составляют 3550 × 1200 × 1000 мм. Перед монтажом необходимо учитывать размеры оборудования, массу, параметры фланцевого соединения и проектную схему трубопроводов.

Характеристики
Страна производства
РОССИЯ
Область применения
Отопление
Максимальное рабочее давление, бар
10
Давление, бар
10
Количество в упаковке
1шт
Артикул
KH01A423166
Мощность, кВт
2800
Материал гидрострелок
Стальные
Тип присоединения
Фланцевые
Объём одной штуки, м³
2.93898
Вес (кг)
301
Длина (мм)
1000
Ширина (мм)
876
Высота (мм)
3355
Дата доставки в ваш город
Документация
granconnect.pdf
1.14Мб
