Главная \ Запорно - регулирующая арматура \ Предохранительная арматура \ Сепараторы пара \ Отделитель пара вторичного вскипания ГРАНСТИМ, РП.16.01, Ду150х150х80, PN16, Tmax 250°C, FO01A225684
-30%

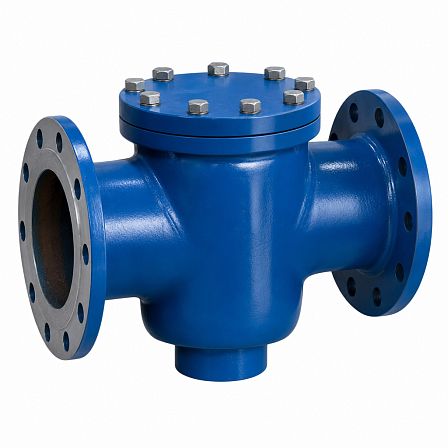

Отделитель пара вторичного вскипания ГРАНСТИМ, РП.16.01, Ду150х150х80, PN16, Tmax 250°C, FO01A225684
АРТ: FO01A225684
-30%

Отделитель пара вторичного вскипания ГРАНСТИМ, РП.16.01, Ду150х150х80, PN16, Tmax 250°C, FO01A225684

АРТ: FO01A225684
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пароконденсатные системы
Давление, бар
16
ГРАНСТИМ ГРАНСТИМ Бренд ГРАНСТИМ
-30%
542 971.30 ₽
380 079.91 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
  • Описание
  • Характеристики
  • Документация
Описание

Отделитель пара вторичного вскипания ГРАНСТИМ РП.16.01, артикул FO01A225684, предназначен для выделения вторичного пара из высокотемпературного конденсата высокого давления. Исполнение угловое, с условными проходами Ду150×150×80, номинальным давлением PN16 и допустимой температурой рабочей среды до +250 °C.

Назначение
Оборудование применяется в пароконденсатных системах, преимущественно на линиях продувки котлов. Отделитель обеспечивает разделение потока на вторичный пар и конденсат после снижения давления конденсата.

Принцип работы
При поступлении в корпус высокотемпературного конденсата его давление быстро понижается ниже давления насыщения. Часть конденсата вскипает с образованием вторичного пара; пар отводится через верхний патрубок, а оставшийся конденсат — через нижний выход.

Конструктивное исполнение
Модель РП.16.01 относится к исполнению типа 01: конденсат поступает горизонтально, отвод конденсата расположен снизу, отвод вторичного пара — сверху. Установка оборудования предусматривается в вертикальном положении.

Основные технические характеристики

  • Серия: ГРАНСТИМ РП;
  • Типоразмер: РП.16;
  • Исполнение: 01, угловое;
  • Артикул: FO01A225684;
  • Условные проходы: Ду150×150×80;
  • Номинальное давление: PN16;
  • Максимально допустимое давление: 1,6 МПа;
  • Максимально допустимая температура: +250 °C;
  • Рабочие среды: конденсат, вода, пар;
  • Материал корпуса: углеродистая сталь;
  • Присоединение: фланцевое.

Допустимые параметры давления и температуры
Для исполнения РП.16.01 допустимое давление составляет 1,6 МПа при температуре до +120 °C, 1,4 МПа при +198 °C и 1,3 МПа при +250 °C. При выборе режима эксплуатации необходимо учитывать зависимость допустимого давления от температуры.

Монтажные требования
На отделителе требуется предусмотреть предохранительный клапан. На линии отвода конденсата необходимо установить конденсатоотводчик. Такое подключение обеспечивает контролируемый сброс давления и отвод конденсата из аппарата.

Габаритные параметры
Для типоразмера РП.16 высота по размеру A составляет 1660 мм, по размеру A1 — 1460 мм. Присоединительные диаметры основных патрубков соответствуют Ду150, Ду150 и Ду80.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пароконденсатные системы
Давление, бар
16
Максимальная рабочая температура t max, °C
250
Присоединение
Резьбы внутренние - Фланцы
Количество в упаковке
1шт
Артикул
FO01A225684
Объём одной штуки, м³
0.128
Исполнение расположения входа и выхода
Горизонтальный - вертикальный
Вес (кг)
45
Длина (мм)
400
Ширина (мм)
400
Высота (мм)
800
