Сепаратор пара ГРАНСТИМ, СПГ25-01-300, Ду300, PN25, Tmax 300°C, фланцевый, JG01A103062
АРТ: JG01A103062

Сепаратор пара ГРАНСТИМ, СПГ25-01-300, Ду300, PN25, Tmax 300°C, фланцевый, JG01A103062

АРТ: JG01A103062
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пароконденсатные системы
Материал
Стальные
ГРАНСТИМ ГРАНСТИМ Бренд ГРАНСТИМ
Описание

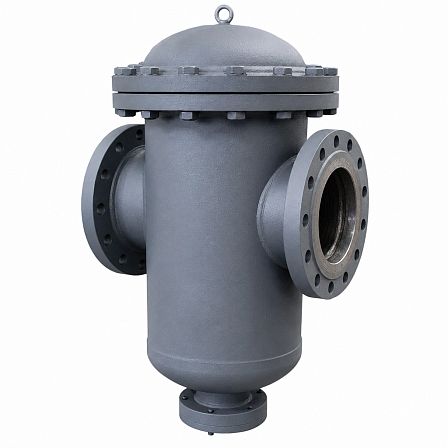

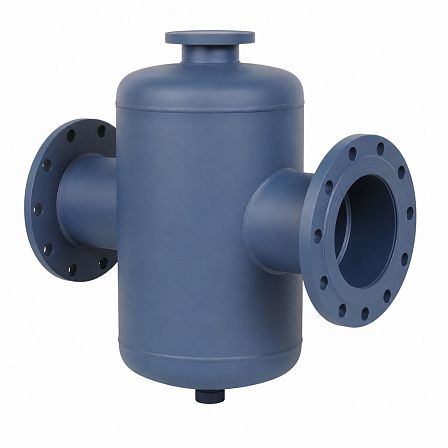

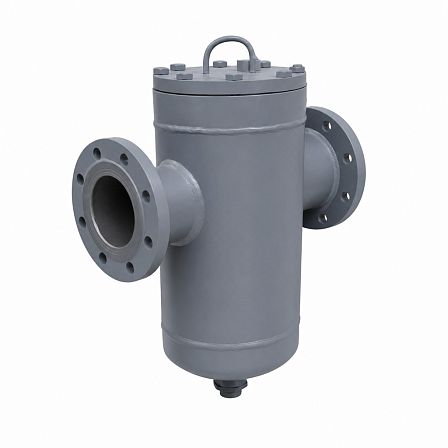

Сепаратор пара ГРАНСТИМ СПГ25-01-300 (артикул JG01A103062) — центробежный сепаратор для удаления конденсата из паропроводов и систем сжатого воздуха. Исполнение: Ду300, PN25, фланцевое присоединение по DIN, корпус из углеродистой стали Ст20к, максимальная температура рабочей среды — +300 °C.

Назначение и принцип работы

Сепаратор применяют для отделения конденсата от потока пара или сжатого воздуха. Отделение влаги выполняется за счёт центробежного принципа действия; для отвода собранного конденсата на дренажном патрубке требуется установка конденсатоотводчика. Наибольший эффект осушения пара достигается при скорости потока 20–40 м/с.

Основные параметры
  • Серия: СПГ25.
  • Артикул: JG01A103062.
  • Номинальный диаметр: Ду300.
  • Номинальное давление: PN25, или 2,5 МПа.
  • Максимальная температура: +300 °C.
  • Рабочие среды: пар и сжатый воздух.
  • Материал корпуса: углеродистая сталь Ст20к.
  • Тип присоединения: фланцевый; фланцы по DIN.
  • Исполнение: прямой горизонтальный вход и горизонтальный выход.
Допустимое давление при температуре

Для исполнения СПГ25 допустимое давление составляет 2,5 МПа при температуре до +120 °C, 2,1 МПа при +220 °C и 1,7 МПа при +300 °C. При подборе оборудования следует учитывать зависимость допустимого давления от температуры среды.

Монтаж

Сепаратор устанавливают строго горизонтально. Для Ду300 направление потока в трубопроводе должно совпадать со стрелкой на корпусе. Минимальная скорость пара для работы сепаратора составляет 15 м/с.

Габаритные и массовые характеристики
  • Размер A: 880 мм.
  • Размер B: 630 мм.
  • Размер C: 1700 мм.
  • Размер D: 1172 мм.
  • Размер E: 528 мм.
  • Размер F: 720 мм.
  • Размер G: 410 мм.
  • Присоединительный размер H: 1 1/2.
  • Внутренний объём: 455 дм³.
  • Масса: 512 кг.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пароконденсатные системы
Материал
Стальные
Диаметр, (мм, дюйм)
300 (12)
Давление, бар
25
Максимальная рабочая температура t max, °C
300
Присоединение
Фланцы
Количество в упаковке
1шт
Артикул
JG01A103062
Объём одной штуки, м³
0.3
Тип
Центробежный
Исполнение расположения входа и выхода
Горизонтальный - горизонтальный
Вес (кг)
210
Длина (мм)
500
Ширина (мм)
500
Высота (мм)
1200
