Главная \ Запорно - регулирующая арматура \ Предохранительная арматура \ Сепараторы пара \ Сепаратор циклонный ГРАНЭЙР, тип В, Ду100, Ру10, Tmax 120°C, под сварку, KK02C515247
-30%

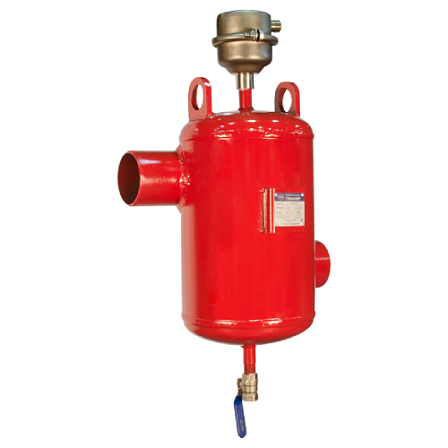

Сепаратор циклонный ГРАНЭЙР, тип В, Ду100, Ру10, Tmax 120°C, под сварку, KK02C515247
АРТ: KK02C515247
-30%

Сепаратор циклонный ГРАНЭЙР, тип В, Ду100, Ру10, Tmax 120°C, под сварку, KK02C515247

АРТ: KK02C515247
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Область применения
Теплоснабжение
Материал
Стальные
Диаметр, (мм, дюйм)
100 (4)
ГРАНЭЙР ГРАНЭЙР Бренд ГРАНЭЙР
-30%
74 584.54 ₽
52 209.18 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Сепаратор циклонный ГРАНЭЙР тип В-100, артикул KK02C515247, предназначен для удаления воздуха из рабочей среды в трубопроводах систем теплоснабжения, охлаждения и кондиционирования. Исполнение под сварку рассчитано на номинальный диаметр DN 100, давление PN 10 бар и температуру рабочей среды до 120 °C.

Назначение и принцип работы

Сепаратор применяется в замкнутых инженерных системах для отделения воздуха и газовых включений от потока теплоносителя. Тип В работает по центробежному принципу: рабочая среда закручивается внутри корпуса, жидкость перемещается к стенкам, а отделившийся воздух собирается в верхней части устройства и отводится воздухоотводчиком.

Рабочая среда

Оборудование предназначено для воды и водно-гликолевых смесей с содержанием гликоля до 50 %. Допускается применение с нейтральными средами, совместимыми с материалами сепаратора.

Основные технические характеристики

  • Модель: ГРАНЭЙР тип В-100.
  • Артикул: KK02C515247.
  • Номинальный диаметр: DN 100.
  • Номинальное давление: PN 10 бар.
  • Максимальная рабочая температура: 120 °C.
  • Тип присоединения: под сварку.
  • Материал корпуса: углеродистая сталь.
  • Материал внутреннего фильтрующего элемента: сталь.
  • Наличие магнитной вставки: нет.
  • Масса: 32,4 кг.
  • Страна производства: Россия.

Конструкция

Конструкция включает стальной корпус, камеру сепарации, автоматический воздухоотводчик, промывочный кран и сливной кран. Воздухоотводчик удаляет скопившийся воздух, а сливной кран используется для удаления отложений, собранных в нижней части корпуса.

Габаритные размеры

  • Размер A: 695 мм.
  • Размер B: 570 мм.
  • Диаметр корпуса C: 450 мм.
  • Наружный диаметр патрубка D: 114,3 мм.
  • Внутренний диаметр патрубка d: 107,1 мм.
  • Размер E: 212 мм.
  • Размер F: 277 мм.

Монтажные условия

Сепаратор устанавливается в трубопровод под сварку с учетом направления потока и возможности обслуживания воздухоотводчика, промывочного и сливного кранов. Для типа В допускается работа при скорости потока рабочей среды до 5 м/с.

Характеристики
Страна производства
РОССИЯ
Область применения
Теплоснабжение
Материал
Стальные
Диаметр, (мм, дюйм)
100 (4)
Давление, бар
10
Максимальная рабочая температура t max, °C
120
Присоединение
Приварные
Количество в упаковке
1шт
Гарантия
1 год
Цвет
Красные
Артикул
KK02C515247
Объём одной штуки, м³
0.0375
Тип
Циклонный
Вес (кг)
28
Длина (мм)
250
Ширина (мм)
250
Высота (мм)
600
Дата доставки в ваш город
Документация
granair_b.pdf
813.64Кб
