Сепаратор циклонный ГРАНЭЙР, тип В, Ду150, Ру10, Tmax 120°C, под сварку, KK02C515249
АРТ: KK02C515249

Сепаратор циклонный ГРАНЭЙР, тип В, Ду150, Ру10, Tmax 120°C, под сварку, KK02C515249

АРТ: KK02C515249
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Материал
Стальные
Описание

Сепаратор циклонный ГРАНЭЙР тип В, артикул KK02C515249, предназначен для удаления воздуха из рабочей среды в замкнутых системах теплоснабжения и холодоснабжения. Исполнение под сварку рассчитано на трубопровод Ду150, номинальное давление Ру10 и максимальную рабочую температуру 120 °C.

Назначение. Изделие применяется для отделения свободного и выделившегося из теплоносителя воздуха. Установка сепаратора снижает вероятность образования воздушных пробок, нарушения циркуляции и локальной коррозии элементов трубопроводной системы. Основная область применения — закрытые контуры отопления, охлаждения и кондиционирования.

Принцип действия. Работа сепаратора типа В основана на центробежном разделении среды. Через тангенциально расположенные патрубки поток поступает в корпус и закручивается; жидкость под действием инерционных сил перемещается к стенкам, а воздух концентрируется в центральной части и отводится из верхней зоны. Конструкция предназначена для непрерывного выделения воздуха в процессе работы системы.

Присоединение и параметры. Сепаратор имеет патрубки под сварку для врезки в стальной трубопровод. Номинальный диаметр присоединения — Ду150. Номинальное давление — Ру10, что соответствует 1,0 МПа. Предельная температура рабочей среды — 120 °C.

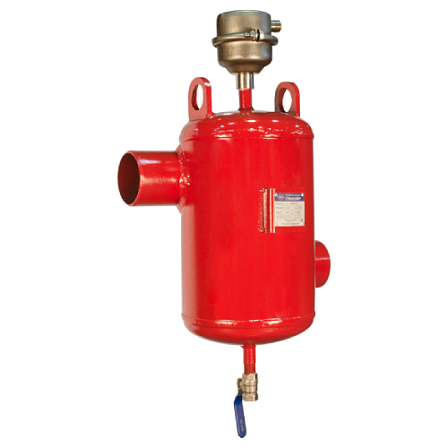

Конструкция. Корпус выполнен из углеродистой стали. В верхней части сепаратора предусмотрен узел отвода воздуха, в нижней части — зона сбора отделившихся загрязнений и конденсата с возможностью дренажа. Направление установки и обвязку следует выполнять в соответствии с проектом трубопроводной системы.

Основные характеристики.

  • Наименование: сепаратор циклонный ГРАНЭЙР тип В;
  • Артикул: KK02C515249;
  • Тип: В;
  • Номинальный диаметр: Ду150;
  • Номинальное давление: Ру10 / 1,0 МПа;
  • Максимальная температура рабочей среды: 120 °C;
  • Тип присоединения: под сварку;
  • Материал корпуса: углеродистая сталь;
  • Принцип сепарации: центробежный;
  • Применение: замкнутые системы отопления, теплоснабжения, холодоснабжения и кондиционирования.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Материал
Стальные
Диаметр, (мм, дюйм)
150 (6)
Давление, бар
10
Максимальная рабочая температура t max, °C
120
Присоединение
Приварные
Количество в упаковке
1шт
Гарантия
1 год
Цвет
Красные
Артикул
KK02C515249
Объём одной штуки, м³
0.098
Тип
Циклонный
Исполнение расположения входа и выхода
Горизонтальный - горизонтальный
Рабочее наименование ДУБОВОЙ
Сепаратор циклонный ГРАНЭЙР тип В
Вес (кг)
52
Длина (мм)
350
Ширина (мм)
350
Высота (мм)
800
Дата доставки в ваш город
Документация
granair_b.pdf
813.64Кб
