Главная \ Запорно - регулирующая арматура \ Предохранительная арматура \ Сепараторы пара \ Сепаратор циклонный ГРАНЭЙР, тип В, Ду40, Ру10, Tmax 120°C, под сварку, KK02C515243

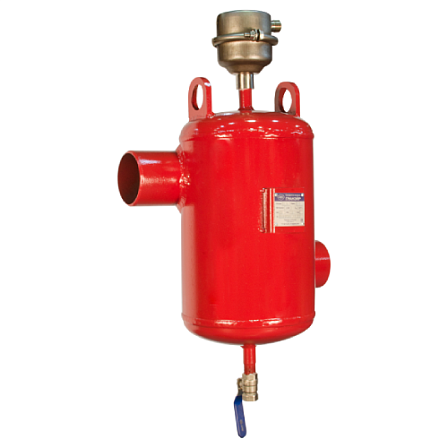

Сепаратор циклонный ГРАНЭЙР, тип В, Ду40, Ру10, Tmax 120°C, под сварку, KK02C515243
АРТ: KK02C515243

Сепаратор циклонный ГРАНЭЙР, тип В, Ду40, Ру10, Tmax 120°C, под сварку, KK02C515243

АРТ: KK02C515243
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Отопление
Материал
Стальные
ГРАНЭЙР ГРАНЭЙР Бренд ГРАНЭЙР
  • Описание
  • Характеристики
  • Документация
Описание

Сепаратор циклонный ГРАНЭЙР тип В, артикул KK02C515243, предназначен для удаления воздуха и механических включений из теплоносителя в замкнутых системах отопления и охлаждения. Исполнение: Ду40, Ру10, под сварку; максимальная рабочая температура — 120 °C.

Назначение и принцип работы

Сепаратор применяется в трубопроводах систем теплоснабжения и холодоснабжения с циркуляцией воды или водного раствора гликоля с концентрацией до 50 %. Работа устройства основана на центробежном принципе: поток закручивается внутри корпуса, жидкость перемещается к стенкам, а выделившийся воздух собирается в верхней части и отводится воздухоотводчиком.

Параметры
  • Тип: ГРАНЭЙР, тип В;
  • Артикул: KK02C515243;
  • Номинальный диаметр: Ду40;
  • Номинальное давление: Ру10, или 1,0 МПа;
  • Максимальная рабочая температура: 120 °C;
  • Присоединение к трубопроводу: под сварку;
  • Материал корпуса: углеродистая сталь;
  • Рабочая среда: вода, водные растворы гликоля до 50 %.
Конструкция

Корпус сепаратора выполнен из стали и оснащён тангенциально расположенными патрубками для формирования закрученного потока. В верхней части установлен воздухоотводчик. Конструкция предусматривает отделение воздуха и задержание механических загрязнений, оседающих в нижней части корпуса.

Монтажные размеры
  • Размер A: 285 мм;
  • Размер B: 290 мм;
  • Диаметр корпуса C: 124 мм;
  • Наружный диаметр присоединительного патрубка D: 48,3 мм;
  • Внутренний диаметр присоединительного патрубка d: 43,1 мм;
  • Размер E: 180 мм;
  • Масса: 16,9 кг.
Установка

Сепаратор предназначен для установки на трубопроводе в системах с повышенной скоростью движения теплоносителя. Для эффективного удаления воздуха устройство размещают в зоне его наиболее интенсивного выделения: на выходе из котла в системе отопления или перед чиллером в системе охлаждения.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Отопление
Материал
Стальные
Диаметр, (мм, дюйм)
40 (1 1/2)
Давление, бар
10
Максимальная рабочая температура t max, °C
120
Присоединение
Приварные
Количество в упаковке
1шт
Гарантия
1 год
Цвет
Красные
Артикул
KK02C515243
Объём одной штуки, м³
0.01024
Тип
Центробежный
Вес (кг)
5.5
Длина (мм)
160
Ширина (мм)
160
Высота (мм)
400
Дата доставки в ваш город
Документация
granair_b.pdf
813.64Кб
EB_1_12_DN25_2D.dwg.vnd.dwg
41Кб
