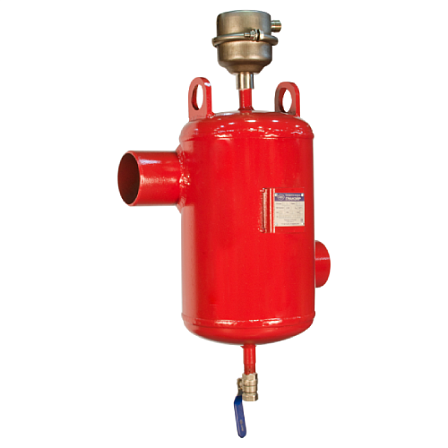

Сепаратор циклонный ГРАНЭЙР, тип В, Ду50, Ру10, Tmax 120°C, под сварку, KK02C515244
- Описание
- Характеристики
- Документация Аналогичные товары
Сепаратор циклонный ГРАНЭЙР тип В, артикул KK02C515244, предназначен для удаления воздуха и механических примесей из теплоносителя в замкнутых системах отопления и охлаждения. Исполнение под сварку: Ду50, Ру10, максимальная рабочая температура — 120 °C.
Назначение и принцип работы
Сепаратор применяется в трубопроводах систем теплоснабжения, отопления, кондиционирования и холодоснабжения. Работа устройства основана на центробежном принципе: поток рабочей среды поступает через тангенциально расположенные патрубки и закручивается внутри корпуса. Воздух отделяется от жидкости и выводится через воздухоотводчик, а механические примеси осаждаются в нижней части корпуса.
Основные технические характеристики
- Тип: ГРАНЭЙР тип В.
- Артикул производителя: KK02C515244.
- Номинальный диаметр: Ду50.
- Номинальное давление: Ру10, или 1,0 МПа.
- Максимальная рабочая температура: +120 °C.
- Тип присоединения: под сварку.
- Материал корпуса: углеродистая сталь, сталь 20.
- Рабочая среда: вода и водные растворы гликоля с концентрацией до 50 %.
- Максимальная рекомендуемая скорость потока: до 5 м/с.
- Масса: 17,9 кг.
- Страна производства: Россия.
Сепаратор рассчитан на эксплуатацию в системах с рабочей средой на водной основе при давлении до 10 бар.
Конструкция
Корпус оснащен патрубками для приварки к трубопроводу. В верхней части расположен автоматический воздухоотводчик для отвода отделенного воздуха. Конструкцией предусмотрены промывочный и сливной краны; осевшие частицы удаляются через нижнюю часть сепаратора. Магнитная вставка отсутствует.
Габаритные размеры
- A: 305 мм.
- B: 310 мм.
- Наружный диаметр корпуса ØC: 134 мм.
- Наружный диаметр патрубка ØD: 60,3 мм.
- Внутренний диаметр патрубка Ød: 54,5 мм.
- E: 192 мм.
Размеры соответствуют исполнению ГРАНЭЙР тип В с номинальным диаметром Ду50 и сварными патрубками.
Монтаж
Сепаратор рекомендуется устанавливать в точке системы с наиболее высокой температурой и наименьшим давлением. В отопительном контуре местом установки является участок после котла; в системе охлаждения — участок перед чиллером.
