Кран шаровой СМАРТРИР, BV17, DN8, PN63, dP 16 бар, эл/привод QD1.1, 220В, IP67, нерж. ст., GC01R749061
АРТ: GC01R749061

Кран шаровой СМАРТРИР, BV17, DN8, PN63, dP 16 бар, эл/привод QD1.1, 220В, IP67, нерж. ст., GC01R749061

АРТ: GC01R749061
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Электропривод
СМАРТГИР
Описание

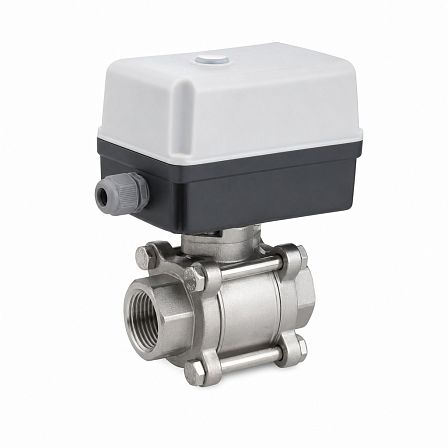

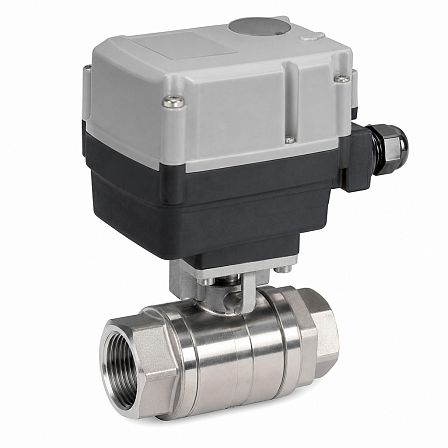

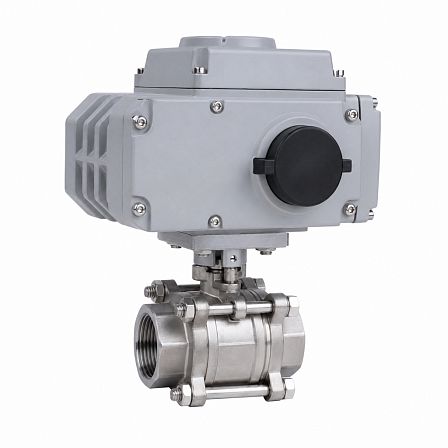

Шаровой кран СМАРТГИР BV17 DN8 PN63 с электроприводом QD1.1 предназначен для дистанционного перекрытия потока в трубопроводах. Исполнение: двухходовой полнопроходной кран из нержавеющей стали, условный проход DN 8, номинальное давление PN 63, допустимый перепад давления dP 16 бар, питание привода 220 В, степень защиты IP67.

Конструкция крана

Кран относится к серии BV17 и имеет трёхсоставную разборную конструкцию. Полнопроходное исполнение сохраняет проходное сечение трубопровода; для DN 8 коэффициент пропускной способности Kvs составляет 6,1 м³/ч. Кран рассчитан на запорное применение с поворотом запорного органа на 90°.

Основные параметры

  • Серия крана: BV17;
  • Тип: шаровой, двухходовой, полнопроходной;
  • Условный проход: DN 8;
  • Номинальное давление: PN 63, или 6,3 МПа;
  • Допустимый перепад давления: dP 16 бар;
  • Материал корпуса: нержавеющая сталь CF8M;
  • Материал шара и штока: нержавеющая сталь AISI 316;
  • Уплотнение штока: PTFE;
  • Седловое уплотнение: PTFE с 25% графита.

Материалы проточной части и уплотнений соответствуют исполнению BV17 из нержавеющей стали.

Присоединение и монтаж

Кран DN8 в исполнении под привод оснащается ISO-фланцем для монтажа электропривода. Присоединение к трубопроводу — внутренняя трубная резьба BSP; для крана данного типоразмера применяется резьбовое исполнение. Электропривод устанавливается на посадочный фланец крана.

Электропривод

Установлен неполнооборотный электропривод СМАРТГИР QD1.1 с питанием 220 В переменного тока. Привод предназначен для автоматизации запорной арматуры с поворотом штока на 90°. Степень защиты корпуса — IP67. В приводе предусмотрены дополнительные концевые выключатели для сигнализации положений «открыто» и «закрыто».

Условия эксплуатации

Для шарового крана серии BV17 диапазон рабочих температур составляет от −60 до +200 °C. Электроприводы серии QD1 имеют температурное исполнение от −20 до +70 °C. При подборе рабочего режима необходимо учитывать ограничение по температуре электропривода.

Рабочие среды

Кран может применяться в системах водоснабжения, пожаротушения, пароконденсатных системах, транспортировки топлива, а также на слабых кислотах и щелочах. Допускается использование в технологических процессах пищевой промышленности при соответствии рабочей среды материалам крана и уплотнений.

Идентификация

  • Артикул: GC01R749061;
  • Кран: BV17, DN8, PN63;
  • Привод: СМАРТГИР QD1.1;
  • Питание: 220 В;
  • Степень защиты: IP67;
  • Допустимый перепад давления: 16 бар.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Максимально допустимый перепад давления, Бар
16 бар
Материал
Нержавеющие
Диаметр, (мм, дюйм)
8 (1/4)
Давление, бар
63
Максимальная рабочая температура t max, °C
200
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
GC01R749061
Объём одной штуки, м³
0.00182
Вес (кг)
2.1
Длина (мм)
120
Ширина (мм)
95
Высота (мм)
160
