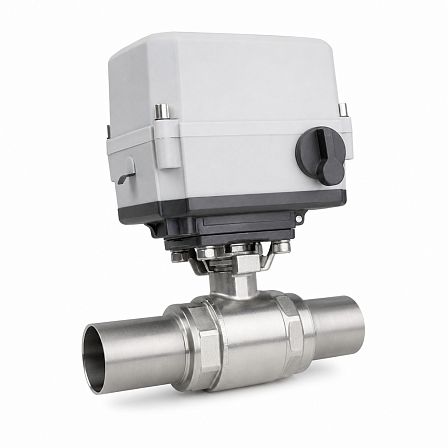

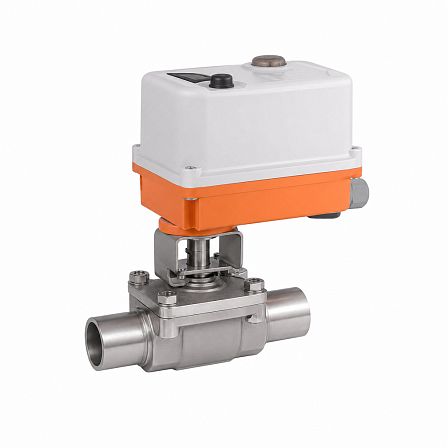

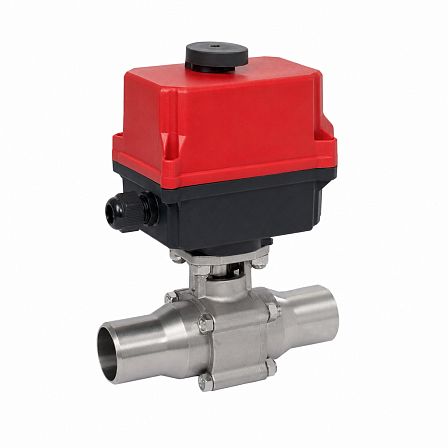

Кран шаровой СМАРТРИР, BV17, DN8, PN63, dP 16 бар, эл/привод QD1.1, 220В, сварной, нерж., GC01R749076
АРТ: GC01R749076

Кран шаровой СМАРТРИР, BV17, DN8, PN63, dP 16 бар, эл/привод QD1.1, 220В, сварной, нерж., GC01R749076

АРТ: GC01R749076
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Электропривод
СМАРТГИР
Описание

Кран шаровой СМАРТГИР BV17 предназначен для перекрытия потока рабочей среды в трубопроводе. Исполнение: DN8, PN63, сварное присоединение, корпус из нержавеющей стали, электропривод QD1.1 с питанием 220 В; допустимый перепад давления dP — 16 бар.

Конструкция и назначение

Изделие выполнено на базе двухходового шарового крана серии BV17. Кран имеет полнопроходную трёхсоставную конструкцию, рассчитанную на работу в режиме «открыто/закрыто». Полнопроходное исполнение обеспечивает проход среды без сужения условного диаметра.

Основные параметры

  • Условный проход: DN8.
  • Номинальное давление: PN63, или 6,3 МПа.
  • Допустимый перепад давления: dP 16 бар.
  • Тип присоединения: сварка/сварка.
  • Материал корпуса: нержавеющая сталь.
  • Тип запорного органа: шаровой, двухходовой.
  • Исполнение прохода: полнопроходное.

Присоединение к трубопроводу

Кран оснащён патрубками под приварку с обеих сторон. При сварном монтаже кран необходимо предварительно разобрать, выполнить сварку патрубков с трубопроводом и затем собрать изделие. Это исключает повреждение уплотнительных элементов при нагреве.

Электропривод

На кран установлен четвертьоборотный электропривод СМАРТГИР QD1.1 с питанием 220 В переменного тока. Привод обеспечивает автоматическое поворотное управление шаровым затвором на 90° и применяется для дистанционного открытия и закрытия трубопроводной арматуры. Серия QD1 имеет степень защиты IP67 и температурное исполнение от −20 до +70 °C.

Применение

Краны серии BV17 применяются в системах водоснабжения, пароконденсатных системах, на линиях перекачки топлива, а также при транспортировании воздуха, нейтральных жидкостей, пищевых и некоторых слабоагрессивных сред, совместимых с материалами корпуса и уплотнений.

Гидравлическая характеристика

Для шарового крана BV17 с условным проходом DN8 коэффициент пропускной способности Kvs составляет 6,1 м³/ч.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Максимально допустимый перепад давления, Бар
DP 16 бар
Материал
Нержавеющие
Диаметр, (мм, дюйм)
8 (1/4)
Давление, бар
63
Максимальная рабочая температура t max, °C
200
Присоединение
Приварные
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
GC01R749076
Объём одной штуки, м³
0.00182
Вес (кг)
2.1
Длина (мм)
120
Ширина (мм)
95
Высота (мм)
160
