Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой СМАРТРИР, BV17, DN20, PN63, dP 16 бар, эл/привод QD1.1, 220В, IP67, нерж. ст., GC01R749064
-30%

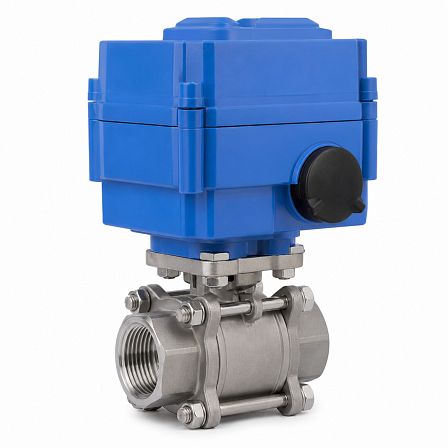

Кран шаровой СМАРТРИР, BV17, DN20, PN63, dP 16 бар, эл/привод QD1.1, 220В, IP67, нерж. ст., GC01R749064
АРТ: GC01R749064
-30%

Кран шаровой СМАРТРИР, BV17, DN20, PN63, dP 16 бар, эл/привод QD1.1, 220В, IP67, нерж. ст., GC01R749064

АРТ: GC01R749064
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Электропривод
СМАРТГИР
-30%
28 238.59 ₽
19 767.01 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Кран шаровой BV17 DN20 PN63 с электроприводом «Смартгир» QD1.1 предназначен для дистанционного двухпозиционного перекрытия потока в трубопроводе. Изделие выполнено на базе двухходового полнопроходного крана из нержавеющей стали, рассчитано на номинальное давление PN63, перепад давления до 16 бар и питание привода 220 В.

Конструкция и назначение

Изделие представляет собой шаровой кран серии BV17 с установленным неполнооборотным электроприводом QD1.1. Поворот штока на 90° переводит запорный орган в положения «открыто» или «закрыто». Кран используется в качестве запорной арматуры в системах водоснабжения, пожаротушения, пароконденсатных системах, а также на линиях транспортировки топлива и слабоагрессивных сред.

Основные параметры крана

  • Серия: BV17.
  • Тип: шаровой, двухходовой, полнопроходный.
  • Номинальный диаметр: DN20.
  • Номинальное давление: PN63, или 6,3 МПа.
  • Допустимый перепад давления: dP 16 бар.
  • Конструкция корпуса: трёхсоставная.
  • Материал корпуса: нержавеющая сталь.
  • Коэффициент пропускной способности для DN20: Kvs 38 м³/ч.

Материалы проточной части и уплотнений

Корпус и патрубки крана изготовлены из коррозионностойкой литой стали CF8M. Шар и шток выполнены из стали F316. Седло шара и уплотнения штока изготовлены из PTFE; в конструкции также применяются элементы из нержавеющей стали и эластомерное центрующее кольцо. Материалы рассчитаны на работу с водой, пароконденсатными средами, топливом, слабыми кислотами и щелочами в пределах допустимых параметров арматуры.

Температурный диапазон

Для кранов BV17 номинального диаметра DN15–DN50 предусмотрена рабочая температура транспортируемой среды от −60 до +200 °C. Допустимое рабочее давление зависит от температуры среды: значение PN63 относится к температурному диапазону, указанному в технической документации для арматуры.

Электропривод

Электропривод «Смартгир» QD1.1 — неполнооборотный привод для автоматизации запорной арматуры с поворотом штока на 90°. Питание — 220 В переменного тока, степень защиты корпуса — IP67. Привод отключается при достижении конечного положения, при достижении заданного крутящего момента и при перегреве.

Монтажное исполнение

Кран BV17 оснащён ISO-фланцем для установки электропривода. Для привода QD1.1 предусмотрены присоединительные фланцы F05/F07; размеры посадочного квадрата — М11 или М14. Такое исполнение обеспечивает передачу крутящего момента от привода на шток крана без использования ручного рычага.

Идентификация изделия

  • Наименование: кран шаровой с электроприводом.
  • Кран: BV17, DN20, PN63.
  • Привод: QD1.1, 220 В, IP67.
  • Материал корпуса: нержавеющая сталь.
  • Артикул: GC01R749064.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Материал
Нержавеющие
Диаметр, (мм, дюйм)
20 (3/4)
Давление, бар
63
Максимальная рабочая температура t max, °C
220
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год
Артикул
GC01R749064
Объём одной штуки, м³
0.0021
Рабочее наименование ДУБОВОЙ
Кран шаровой с электроприводом
Вес (кг)
2.6
Длина (мм)
130
Ширина (мм)
95
Высота (мм)
170
