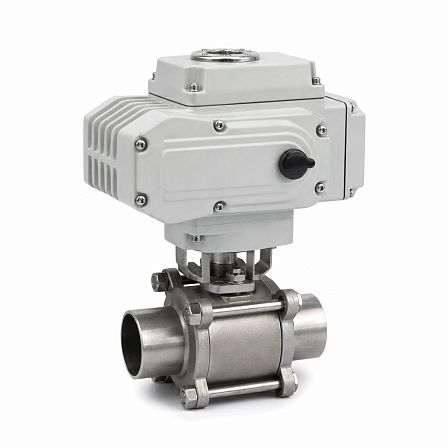

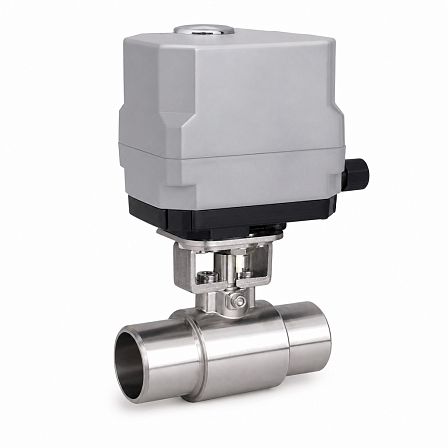

Кран шаровой СМАРТРИР, BV17, DN20, PN63, dP 16 бар, эл/привод QD1.1, 220В, сварной, нерж., GC01R749079
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой двухходовой АДЛ BV17 DN20 PN63 с электроприводом «Смартгир» QD1.1 предназначен для дистанционного перекрытия потока в трубопроводе. Исполнение — полнопроходное, сварное, корпус из нержавеющей стали; питание электропривода — 220 В, указанный перепад давления — dP 16 бар.
Конструкция и присоединение
Изделие выполнено на базе двухходового шарового крана серии BV17 с трехсоставным корпусом. Полнопроходная конструкция DN20 обеспечивает проходное сечение 20 мм. Присоединение к трубопроводу — сварка/сварка; для монтажа патрубки приваривают к трубопроводу с предварительной разборкой крана, после чего арматуру собирают обратно.
Рабочие параметры
- условный проход: DN20;
- номинальное давление: PN63, или 6,3 МПа;
- перепад давления: dP 16 бар;
- коэффициент пропускной способности Kvs: 38 м³/ч;
- температурный диапазон корпуса крана: от −60 до +220 °C с учетом зависимости допустимого давления от температуры рабочей среды.
Кран рассчитан на использование в системах водоснабжения, пожаротушения, пароконденсатных системах, а также на линиях транспортировки жидкостей, газов и отдельных химически активных сред при подтверждении совместимости материалов.
Материалы основных деталей
Корпус и сварные патрубки изготовлены из коррозионностойкой стали CF8M. Шар и шток выполнены из стали F316. Седловые уплотнения и уплотнения штока — PTFE; центрирующее кольцо — Viton. Такая комбинация материалов применяется для работы с водой, паром, конденсатом, воздухом, инертными газами, топливом, слабыми кислотами и щелочами при соблюдении ограничений по среде и температуре.
Электропривод
Кран оснащен неполнооборотным электроприводом «Смартгир» серии QD1.1 с питанием от сети 220 В переменного тока. Привод предназначен для автоматизации запорной арматуры с поворотом штока на 90°. Управление положением выполняется с отключением в конечных положениях, по моменту и при перегреве. Степень защиты привода — IP67; рабочая температура окружающей среды — от −40 до +80 °C.
Особенности исполнения
Кран BV17 имеет монтажный ISO-фланец для установки электропривода. Трехсоставной корпус позволяет выполнять техническое обслуживание внутренней части арматуры без демонтажа приваренных к трубопроводу патрубков. Артикул изделия: GC01R749079.
