Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой СМАРТРИР, BV17, DN32, PN16, dP 16 бар, эл/привод QD1.1, 220В, межфл., нерж., GC01R749034
-30%

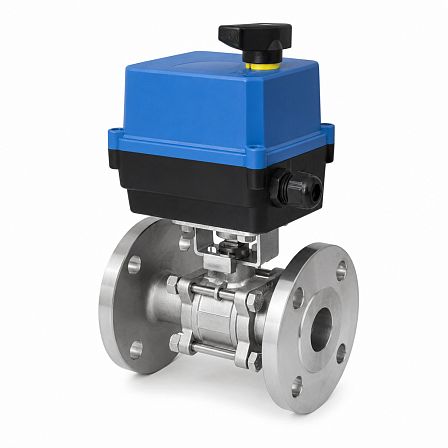

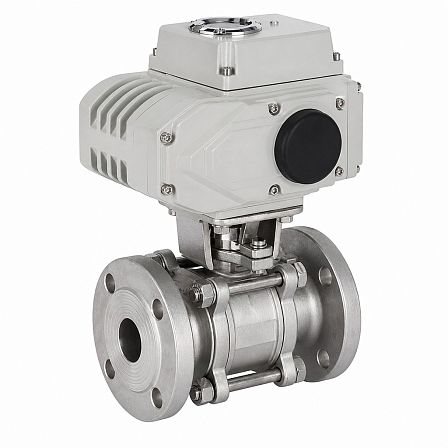

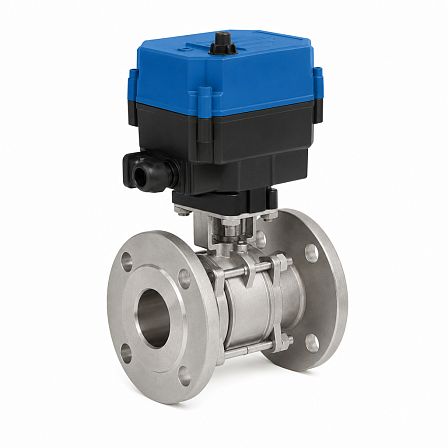

Кран шаровой СМАРТРИР, BV17, DN32, PN16, dP 16 бар, эл/привод QD1.1, 220В, межфл., нерж., GC01R749034
АРТ: GC01R749034
-30%

Кран шаровой СМАРТРИР, BV17, DN32, PN16, dP 16 бар, эл/привод QD1.1, 220В, межфл., нерж., GC01R749034

АРТ: GC01R749034
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Электропривод
СМАРТГИР
-30%
37 674.35 ₽
26 372.04 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Шаровой кран АДЛ серии BV17 с электроприводом СМАРТГИР QD1.1 предназначен для дистанционного перекрытия потока в трубопроводах. Исполнение: DN32, PN16, межфланцевое присоединение, корпус из нержавеющей стали, питание привода 220 В; допустимый перепад давления dP — до 16 бар.

Конструкция и назначение

Кран относится к двухходовой шаровой арматуре серии BV17. Конструкция полнопроходная и трехсоставная, что допускает техническое обслуживание арматуры. Управление положением шара выполняется четвертьоборотным электроприводом СМАРТГИР серии QD1.1.

Присоединение и рабочие параметры

  • Условный проход: DN32.
  • Номинальное давление: PN16, или 1,6 МПа.
  • Допустимый перепад давления: до 16 бар.
  • Присоединение: межфланцевое.
  • Монтажная длина корпуса: 100 мм.
  • Присоединительный фланец под привод: ISO 5211 F05/F07.

Кран устанавливается между фланцами трубопровода и рассчитан на работу в системах с давлением до PN16.

Материалы проточной части

Корпус и крышка изготовлены из нержавеющей стали CF8M, соответствующей стали 316. Шар и шток выполнены из нержавеющей стали 316. Седла шара изготовлены из PTFE с 25% графита; уплотнения корпуса и штока — из PTFE. Центрирующее кольцо выполнено из FKM. Материалы обеспечивают применение арматуры на воде, паре, конденсате, светлых углеводородах, инертных газах и сжатом воздухе.

Электропривод

Электрический привод СМАРТГИР QD1.1 предназначен для поворота запорного органа на 90°. Питание — однофазное, 220 В переменного тока. Серия QD1.1 выпускается с вариантами крутящего момента 50, 80 или 100 Н·м; конкретное значение зависит от исполнения установленного привода.

Температура рабочей среды

Для межфланцевого шарового крана BV17 из нержавеющей стали указана максимальная температура рабочей среды до +220 °C. Фактические допустимые параметры следует определять с учетом рабочей среды, давления и температурной зависимости уплотнений.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Максимально допустимый перепад давления, Бар
до 16 бар
Материал
Нержавеющие
Диаметр, (мм, дюйм)
32 (1 1/4)
Давление, бар
16
Максимальная рабочая температура t max, °C
220
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
GC01R749034
Объём одной штуки, м³
0.00345
Вес (кг)
4.8
Длина (мм)
165
Ширина (мм)
110
Высота (мм)
190
