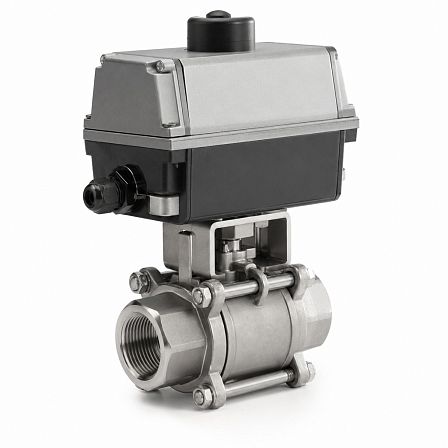

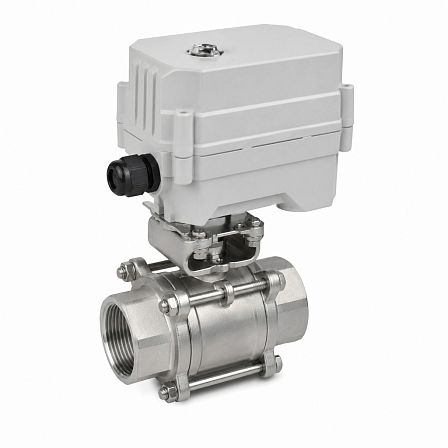

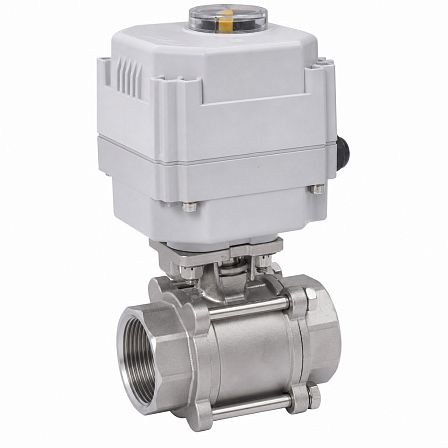

Кран шаровой СМАРТРИР, BV17, DN32, PN63, dP 16 бар, эл/привод QD1.1, 220В, IP67, нерж. ст., GC01R749067
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой BV17 DN32 PN63 с электроприводом СМАРТГИР QD1.1 предназначен для дистанционного открытия и закрытия потока в трубопроводе. Изделие имеет корпус из нержавеющей стали, номинальный диаметр DN32, номинальное давление PN63 и рассчитано на перепад давления до 16 бар; питание электропривода — 220 В, степень защиты корпуса — IP67.
Конструкция и назначение
Изделие выполнено на базе двухходового полнопроходного шарового крана серии BV17. Запорный элемент — шар, поворачиваемый на 90° электроприводом. Кран применяется как запорная арматура; рабочие положения — «открыто» и «закрыто».
Параметры трубопроводной части
- Серия крана: BV17.
- Условный проход: DN32.
- Номинальное давление: PN63, или 6,3 МПа.
- Допустимый перепад давления: dP 16 бар.
- Материал корпуса: нержавеющая сталь.
- Конструкция прохода: полнопроходная.
- Исполнение корпуса: составное, с возможностью технического обслуживания трубопроводной части.
Полнопроходное исполнение обеспечивает проход рабочей среды без уменьшения условного диаметра в зоне запорного элемента. Серия BV17 предусматривает монтаж приводов через ISO-площадку.
Электропривод
На кране установлен четвертьоборотный электропривод СМАРТГИР серии QD1.1 с питающим напряжением 220 В. Привод предназначен для автоматизированного поворота штока запорной арматуры на четверть оборота и управления положением шарового крана.
- Серия привода: QD1.1.
- Тип: электрический четвертьоборотный.
- Питание: 220 В переменного тока.
- Степень защиты оболочки: IP67.
- Назначение: управление шаровыми кранами и другой запорной арматурой с поворотом штока на 90°.
Для приводов QD1.1 предусмотрены исполнения с различным крутящим моментом, поэтому его точное значение определяется полной маркировкой установленного привода.
Применение
Кран с электроприводом используется в системах, где требуется дистанционное или автоматическое перекрытие потока. Шаровые краны BV17 с ISO-фланцем применяются на трубопроводах воды, пара, конденсата, воздуха, светлых нефтепродуктов, а также отдельных слабоагрессивных сред при соответствии материалов уплотнений рабочей среде.
Идентификация изделия
Артикул: GC01R749067. Комплект поставки представляет собой шаровой кран BV17 DN32 PN63 из нержавеющей стали с электроприводом СМАРТГИР QD1.1, 220 В, IP67.
