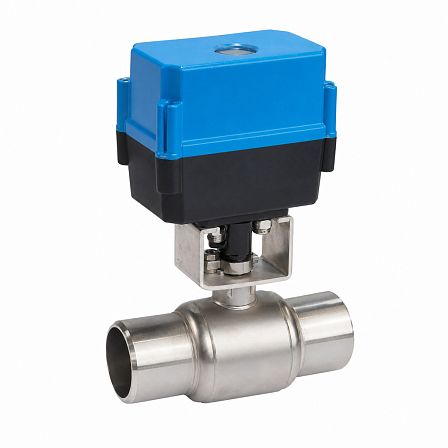

Кран шаровой СМАРТРИР, BV17, DN65, PN40, dP 16 бар, эл/привод QD1.2, 220В, сварной, нерж., GC01R749085
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой BV17 DN65 PN40 с электроприводом СМАРТГИР QD1.2 предназначен для дистанционного перекрытия потока рабочей среды в трубопроводе. Изделие имеет двухходовую полнопроходную трёхсоставную конструкцию, корпус из нержавеющей стали, сварное присоединение и привод с питанием 220 В. Допустимый перепад давления на запорном органе — 16 бар.
Конструкция и назначение
Кран относится к серии BV17 и выполнен в двухходовом исполнении. Полнопроходная конструкция обеспечивает проход рабочей среды без сужения условного прохода DN65. Трёхсоставной корпус допускает проведение технического обслуживания запорной части без демонтажа приваренных к трубопроводу патрубков.
Основные параметры
- Условный проход: DN65.
- Номинальное давление: PN40, или 4,0 МПа.
- Допустимый перепад давления: dP 16 бар.
- Тип присоединения: сварка/сварка.
- Исполнение: двухходовое, полнопроходное.
- Материал корпуса: нержавеющая сталь.
- Артикул: GC01R749085.
Запорный узел
Запирание потока выполняется поворотом шарового затвора на 90°. Кран серии BV17 рассчитан на работу в качестве запорной арматуры. Сварное присоединение формирует неразъёмное соединение с трубопроводом.
Электропривод
На кран установлен неполнооборотный электропривод СМАРТГИР серии QD1.2 с питанием 220 VAC. Привод предназначен для управления четвертьоборотной арматурой и переводит шаровой затвор между положениями «открыто» и «закрыто». Для типоразмера QD1.2 время поворота составляет 22 секунды.
Монтаж
Кран оснащается ISO-фланцем для соединения с электроприводом. Для DN65 в исполнении BV17 применяется монтажный интерфейс ISO F07/F10. Присоединение к трубопроводу выполняется сваркой патрубков с обеих сторон корпуса.
Рабочие среды
Арматура серии BV17 применяется на трубопроводах воды, пара, газов, топлива, пищевых продуктов, а также слабых растворов кислот и щелочей. Совместимость с конкретной средой, её температурой и концентрацией должна определяться с учётом материалов уплотнений и условий эксплуатации.
