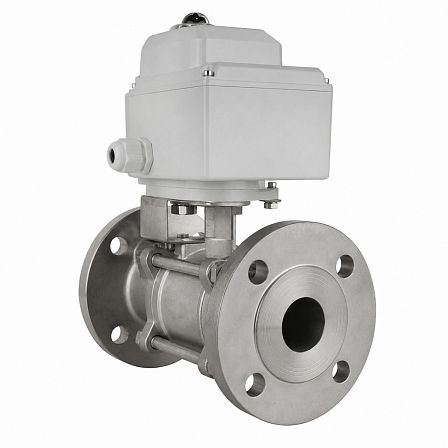

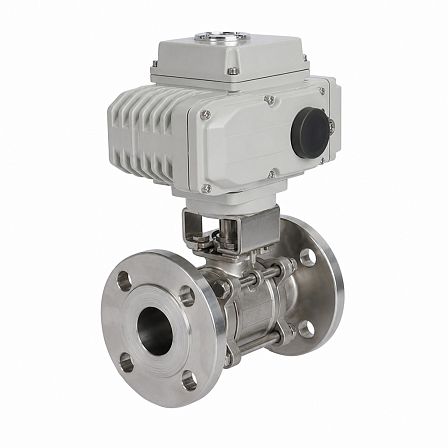

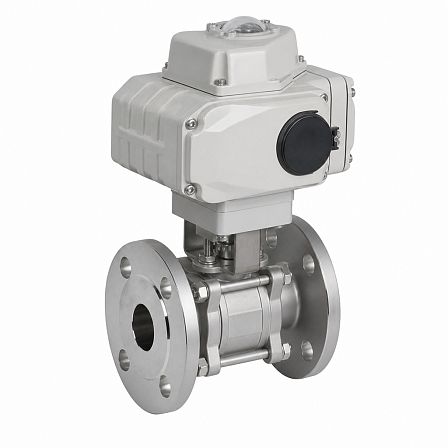

Кран шаровой СМАРТРИР, BV18, DN25, PN40, dP 16 бар, эл/привод QD1.2, 220В, фланцевый, нерж. сталь, GC01R749116
- Описание
- Характеристики
- Документация Аналогичные товары
Шаровой кран серии BV18 с электроприводом СМАРТГИР QD1.2 предназначен для перекрытия потока в трубопроводах. Исполнение: DN25, PN40, фланцевое присоединение, корпус из нержавеющей стали, питание привода 220 В; указанный перепад давления dP — 16 бар. Артикул: GC01R749116.
Конструкция и назначение
Кран относится к двухходовой шаровой запорной арматуре серии BV18. Полнопроходная конструкция обеспечивает проход рабочей среды через условный проход DN25 без сужения проточной части. Управление положением шара выполняется электрическим приводом QD1.2.
Основные параметры крана
- Серия: BV18;
- Тип арматуры: шаровой кран, двухходовой;
- Условный проход: DN25;
- Номинальное давление: PN40, или 4,0 МПа;
- Допустимый перепад давления: dP 16 бар;
- Присоединение к трубопроводу: фланцевое;
- Материал корпуса: нержавеющая сталь;
- Материал запорного шара: нержавеющая сталь.
Уплотнения и температурный режим
Уплотнительные элементы крана выполнены из PTFE с графитовым наполнением. Для кранов BV18 из нержавеющей стали предусмотрена эксплуатация при температуре рабочей среды до +220 °C; нижняя граница рабочего диапазона указывается как −60 °C. Температурный режим должен уточняться с учетом свойств рабочей среды и условий монтажа.
Электропривод
Кран укомплектован электрическим сервоприводом СМАРТГИР QD1.2 с питанием от сети переменного тока 220 В. Привод предназначен для поворота запорного шара на 90° и автоматизации операций открытия и закрытия арматуры.
Параметры привода QD1.2
- Тип: электрический четвертьоборотный сервопривод;
- Модель: QD1.2;
- Напряжение питания: 220 В переменного тока;
- Время поворота: 22 с;
- Исполнения QD1.2 предусматривают крутящий момент 150 или 200 Н·м;
- Потребляемая мощность: 25 или 30 Вт в зависимости от исполнения;
- Номинальный ток при 220 В: 0,32 или 0,41 А в зависимости от исполнения.
Монтаж и области применения
Корпус крана оснащается площадкой ISO для установки электропривода. Арматура может применяться на трубопроводах воды, пара, конденсата, сжатого воздуха, инертных газов и светлых нефтепродуктов, если рабочая среда совместима с материалами корпуса и уплотнений. Для кислотных и щелочных сред требуется проверка химической совместимости материалов.
Идентификация изделия
- Артикул: GC01R749116;
- Кран: BV18, DN25, PN40;
- Исполнение: фланцевое, нержавеющая сталь;
- Электропривод: СМАРТГИР QD1.2, 220 В;
- Перепад давления: dP 16 бар.
