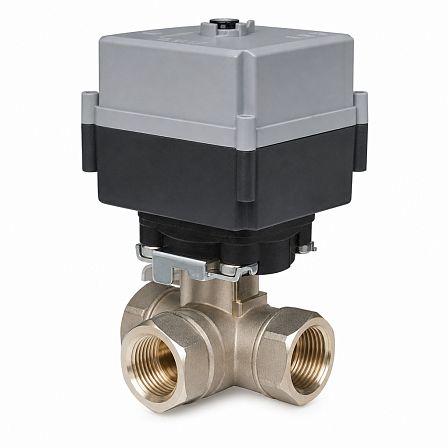

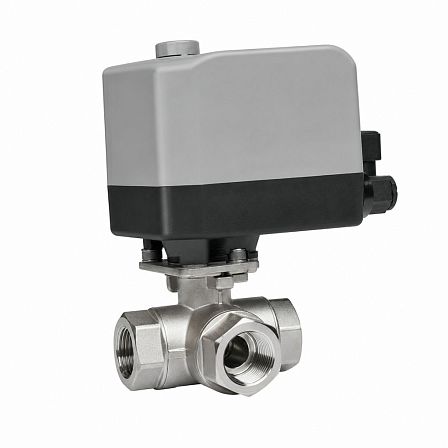

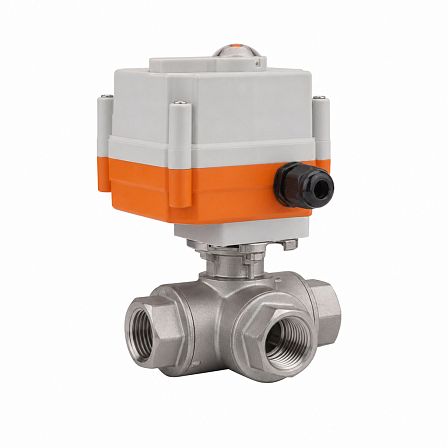

Кран шаровой трехходовой T-порт СМАРТРИР, BV03T, DN8, PN63, dP 16 бар, эл/привод QD2.1, 220В, GC01P693317
АРТ: GC01P693317

Кран шаровой трехходовой T-порт СМАРТРИР, BV03T, DN8, PN63, dP 16 бар, эл/привод QD2.1, 220В, GC01P693317

АРТ: GC01P693317
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Электропривод
СМАРТГИР
Описание

Кран шаровой трехходовой T-порт СМАРТГИР BV03T, DN8, PN63 предназначен для коммутации потоков рабочей среды в трубопроводах. Изделие оснащено электроприводом QD2.1 с питанием 220 В; допустимый перепад давления dP составляет 16 бар. Артикул: GC01P693317.

Конструкция и назначение

Кран относится к трехходовой шаровой арматуре с T-образным портом. Такая схема прохода применяется для распределения, смешения или переключения потоков между тремя присоединениями в зависимости от положения шара. Управление краном выполняется электрическим четвертьоборотным приводом.

Основные параметры
  • Серия крана: BV03T;
  • Тип: шаровой, трехходовой;
  • Исполнение прохода: T-порт;
  • Номинальный диаметр: DN8;
  • Номинальное давление: PN63 — до 63 бар;
  • Допустимый перепад давления: dP 16 бар;
  • Управление: электропривод QD2.1;
  • Напряжение питания привода: 220 В;
  • Артикул: GC01P693317.
Материалы и присоединение

Краны серии BV03T выпускаются с корпусом из нержавеющей стали, седловыми уплотнениями из PTFE с графитовым наполнением и площадкой ISO для установки привода. Для исполнения DN8 применяется резьбовое присоединение; кран имеет составную конструкцию, допускающую техническое обслуживание.

Электропривод

Электропривод СМАРТГИР серии QD2.1 предназначен для поворота запорной и регулирующей арматуры на угол 90°. Питание осуществляется от однофазной сети 220 В переменного тока. Приводы серии QD2 оснащаются концевыми выключателями для сигнализации крайних положений «открыто» и «закрыто».

Условия применения

Кран может использоваться в системах транспортировки воды, пара, сжатого воздуха, спиртов и слабоагрессивных сред при совместимости материалов корпуса и уплотнений с рабочей средой. Фактические рабочие ограничения определяются температурой среды, давлением и характеристиками установленного электропривода.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Электропривод
С американкой
Нет
Проход
Стандартнопроходные (неполнопроходные)
Максимально допустимый перепад давления, Бар
DP 16 бар
Материал
Нержавеющие
Диаметр, (мм, дюйм)
8 (1/4)
Давление, бар
63
Максимальная рабочая температура t max, °C
180
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
GC01P693317
Объём одной штуки, м³
0.00182
Вес (кг)
2.1
Длина (мм)
120
Ширина (мм)
95
Высота (мм)
160
