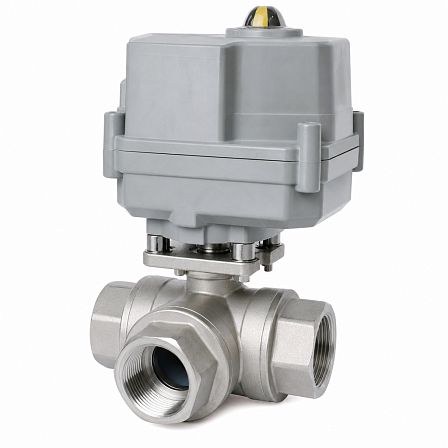

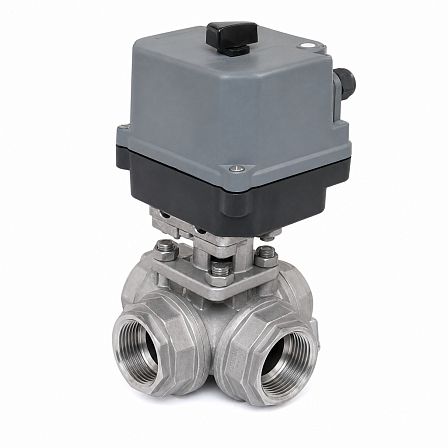

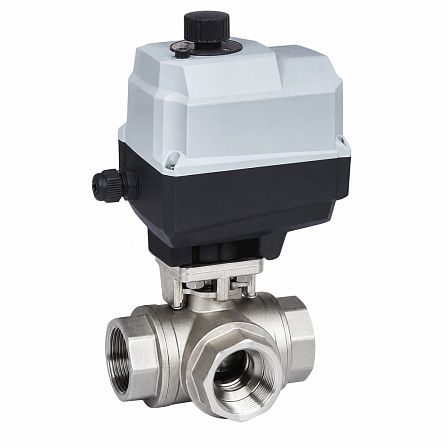

Кран шаровой трехходовой T-порт СМАРТРИР, BV03T, DN32, PN63, dP 16 бар, эл/привод QD2.1, 220В, GC01P693324
- Описание
- Характеристики
- Документация
Кран шаровой трехходовой СМАРТРИР BV03T с T-образным портом предназначен для переключения, смешения или распределения потоков в трубопроводных системах. Исполнение: DN32, PN63, допустимый перепад давления dP 16 бар, электропривод QD2.1 с питанием 220 В; артикул GC01P693324.
Назначение и схема потока
Трехходовой шаровой кран оснащен шаровым затвором с T-портом. Такая конфигурация прохода применяется для соединения трех трубопроводных линий и управления направлением потока рабочей среды. Кран может использоваться в узлах смешения, распределения и переключения потоков.
Основные технические параметры
- Модель крана: BV03T.
- Тип: шаровой, трехходовой.
- Конфигурация порта: T-порт.
- Номинальный диаметр: DN32.
- Номинальное давление: PN63, до 63 бар.
- Допустимый перепад давления: dP 16 бар.
- Питание электропривода: 220 В.
- Модель электропривода: QD2.1.
- Артикул: GC01P693324.
Конструкция
Кран серии BV03T выполнен с корпусом из нержавеющей стали и шаровым запорным элементом. Для уплотнения подвижных и запорных элементов применяется PTFE. Исполнение серии предусматривает муфтовое резьбовое присоединение к трубопроводу и редуцированный проход.
Электропривод
Электропривод QD2.1 обеспечивает дистанционное поворотное управление шаровым затвором. Питание осуществляется от сети переменного тока 220 В. Привод используется для автоматизации переключения положений трехходового крана в составе систем управления.
Применение
Изделие применяется на трубопроводах, где требуется автоматическое управление потоками жидкостей, газов, воздуха, пара и других сред, совместимых с материалами корпуса и уплотнений. Рабочие параметры системы должны соответствовать номинальному давлению PN63 и ограничению по перепаду давления 16 бар.
