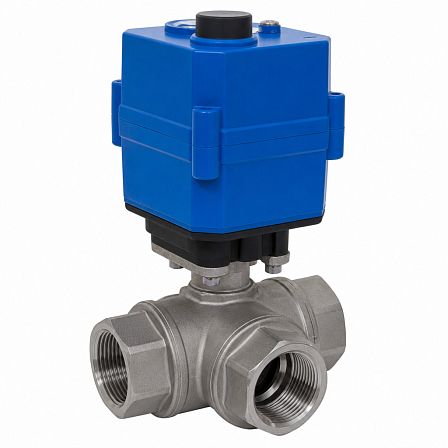

Кран шаровой трехходовой T-порт СМАРТРИР, BV03T, DN40, PN63, dP 16 бар, эл/привод QD2.1, 220В, GC01P693325
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой трехходовой BV03T предназначен для коммутации потоков в трубопроводе. Исполнение: T-порт, условный проход DN40, номинальное давление PN63, допустимый перепад давления dP до 16 бар, электропривод СМАРТГИР QD2.1 с питанием 220 В.
Конструкция крана
Изделие относится к серии BV3. Корпус выполнен из нержавеющей стали, проход — редуцированный. Кран имеет три резьбовых присоединительных патрубка и монтажный фланец ISO для установки четвертьоборотного электропривода. Строительная длина корпуса для DN40 составляет 137 мм. Резюме: кран рассчитан на монтаж в резьбовых трубопроводных системах с автоматизированным управлением.
Схема прохода T-порт
Шаровой затвор имеет T-образный канал. Такая схема используется для переключения, распределения или объединения потоков рабочей среды между тремя линиями трубопровода в зависимости от положения шара. Резюме: T-порт обеспечивает трехходовую коммутацию потоков.
Рабочие параметры
- Условный проход: DN40.
- Номинальное давление: PN63, до 63 бар.
- Допустимый перепад давления на кране: до 16 бар.
- Тип прохода: T-порт.
- Исполнение прохода: редуцированное.
- Присоединение: резьба/резьба.
- Монтажная площадка: ISO-фланец.
- Строительная длина: 137 мм.
Электропривод
Кран укомплектован неполнооборотным электроприводом СМАРТГИР серии QD2, типоразмер QD2.1. Привод предназначен для арматуры с поворотом штока на 90° и обеспечивает электрическое управление положением шарового крана. Напряжение питания — 220 В переменного тока. Резюме: привод применяется для дистанционного или автоматического открытия и закрытия крана.
Исполнение привода
Электроприводы серии QD2 оснащаются концевыми выключателями для сигнализации крайних положений «открыто» и «закрыто», ручным дублером, защитой от перегрева и механическим ограничителем поворота. Для корпуса QD2.1 предусмотрена степень защиты IP67. Резюме: привод обеспечивает управление краном и контроль его конечных положений.
Идентификация изделия
- Обозначение крана: BV03T.
- Типоразмер: DN40.
- Давление: PN63.
- Привод: СМАРТГИР QD2.1, 220 В.
- Артикул: GC01P693325.
Корпус крана BV03T DN40 PN63 выполнен из нержавеющей стали, имеет резьбовые присоединения, ISO-фланец и T-образный канал; данное исполнение относится к трехходовым редуцированным кранам серии BV3.
