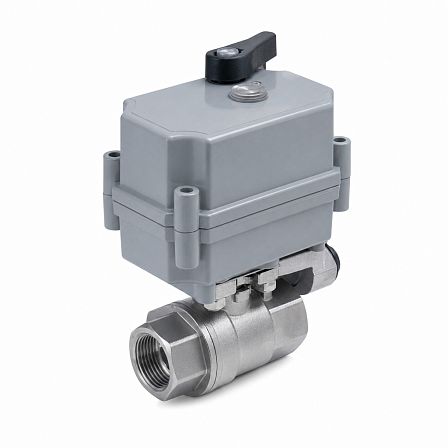

Кран шаровой СМАРТРИР, BV17, DN8, PN63, dP 16 бар, эл/привод QD1.1, 220В, муфтовый, нерж. ст., GC01Q730837
- Описание
- Характеристики
- Документация Аналогичные товары
Шаровой кран СМАРТГИР BV17 с электроприводом QD1.1 предназначен для дистанционного перекрытия потока в трубопроводе. Исполнение: DN8, PN63, допустимый перепад давления dP 16 бар, муфтовое резьбовое присоединение, полнопроходная конструкция, корпус из нержавеющей стали, питание привода 220 В. Артикул: GC01Q730837.
Конструкция крана
Кран относится к двухходовой серии BV17 и имеет шаровой запорный элемент. Полнопроходное исполнение соответствует условному проходу DN8 и снижает местное гидравлическое сопротивление на участке трубопровода. Номинальное давление корпуса — PN63, или 63 бар.
Присоединение к трубопроводу
Исполнение муфтовое, с резьбовым присоединением с обеих сторон. Для крана DN8 применяется резьба 1/4″. Корпус оснащён монтажным ISO-фланцем для установки четвертьоборотного электропривода.
Материалы
Корпус крана выполнен из нержавеющей стали. Шар и шток изготовлены из коррозионностойкой стали; уплотнения штока выполнены из PTFE. Седловые уплотнения изготовлены из PTFE с добавлением графита.
Электропривод
Кран укомплектован неполнооборотным электроприводом СМАРТГИР QD1.1 с питанием от однофазной сети 220 В, 50 Гц. Привод применяется для поворота шарового затвора на 90° и автоматизации операций открытия и закрытия.
Параметры привода
Приводы серии QD1 имеют степень защиты IP67 и рабочий диапазон температуры окружающей среды от −20 до +70 °C. Конструкция предусматривает отключение по достижении конечных положений и защиту электродвигателя от перегрева. Для ручного управления используется шестигранный ключ, входящий в комплект привода.
Рабочие параметры
- Условный проход: DN8.
- Номинальное давление: PN63.
- Допустимый перепад давления: dP 16 бар.
- Тип присоединения: резьба/резьба, муфтовое.
- Размер резьбы: 1/4″.
- Исполнение прохода: полнопроходное.
- Материал корпуса: нержавеющая сталь.
- Питание электропривода: 220 В, 50 Гц.
- Степень защиты электропривода: IP67.
Применение
Кран используется как запорная арматура в системах водоснабжения, пожаротушения, пароконденсатных системах, линиях транспортировки топлива, а также на трубопроводах со слабыми кислотами и щелочами. Электропривод обеспечивает дистанционное управление положением крана.
